Схема предохранителей Ленд Ровер Фрилендер 1: где искать блоки, реле и нужный пред

Электрика у Freelander 1 не самая страшная, но характер у неё британский. Один перегоревший пред может оставить без печки, прикуривателя, стеклоподъёмника, ближнего света или дворников. А если полезть наугад, легко поменять исправный блок предохранителей, хотя проблема сидит в окисленном контакте, массе или релюхе.

Land Rover Freelander первого поколения выпускался с разными версиями проводки, поэтому схема предохранителей Ленд Ровер Фрилендер 1 сильно зависит от года выпуска, комплектации и установленного мотора. Позиции в блоках будут отличаться у дизельных версий, модификаций с двигателем V6, а также у версий с базовым 1.8-литровым мотором. К слову, если на вашем кроссовере установлен именно этот бензиновый агрегат, рекомендуем изучить подробный обзор: бензиновый двигатель 1.8 K-series на Freelander 1, его перегрев и прокладка ГБЦ. Перед заменой обязательно сверяйте номер позиции по руководству именно для своего модельного года.

Где находятся предохранители Ленд Ровер Фрилендер 1

На Freelander 1 чаще всего встречаются три зоны с предами и реле:

• салонный блок под рулём;
• блок под капотом;
• дополнительный блок для обогрева лобового стекла или PTC-подогревателя.

Салонный блок прячется ниже рулевой колонки, за пластиковой крышкой. Туда обычно лезут, когда не работает прикуриватель, магнитола, поворотники, стеклоподъёмники, центральный замок, габариты или подсветка салона.

Подкапотный блок стоит в моторном отсеке. В нём сидят цепи с большей нагрузкой: вентиляторы охлаждения, звуковой сигнал, аварийка, топливная система, управление движком, кондей, печка на максимальной скорости. Там же встречаются силовые плавкие вставки.

Дополнительный блок есть не на всех машинах. Его ставили на версии с подогревом лобового стекла или электрическим догревателем. Если на вашей машине нет таких опций, пустое место рядом с проводкой не должно пугать. Это нормально.

Как читать схему без головной боли

Схема нужна не для красоты. Она помогает быстро понять, какой пред отвечает за конкретную цепь, какой ампераж ставить и где искать реле. Логика простая: номер — номинал — потребитель.

Номинал нельзя увеличивать «чтоб не горел». Если вместо 10А воткнуть 20А, проводка может начать греться раньше, чем сгорит предохранитель. Это уже не ремонт, а лотерея. Компьютерщик сказал бы: не лечите баг увеличением питания. В автоэлектрике правило такое же.

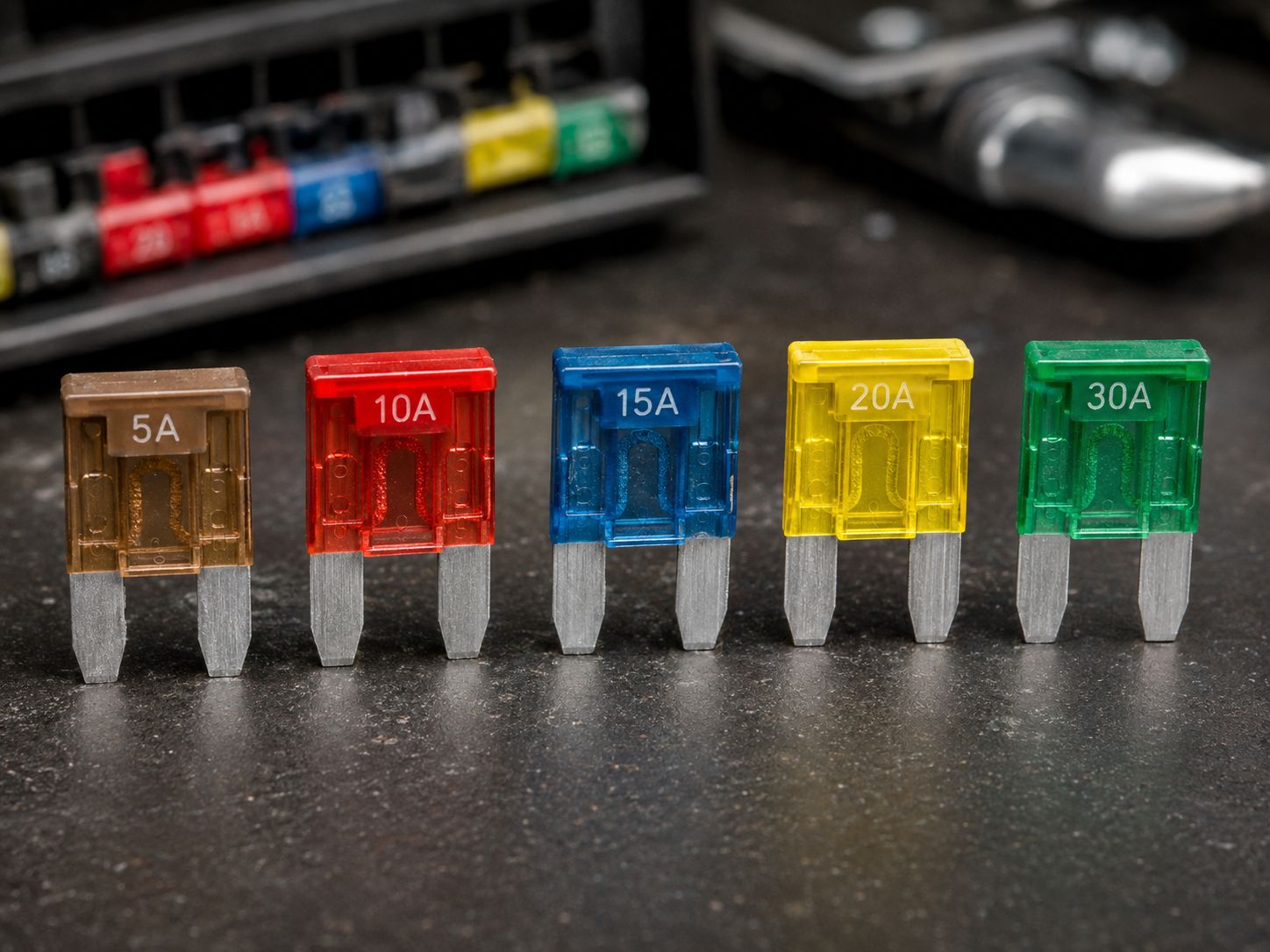

Основные цвета и номиналы

Номинал	Типичный цвет	Где часто встречается
5А	светло-коричневый	иммобилайзер, ABS, мелкая электроника
10А	красный	свет, приборка, управление двигателем
15А	синий	дворники, фары, звуковой сигнал
20А	жёлтый	розетки, замки, обогревы, стеклоподъёмники
25А	прозрачный или белый	моторчики стеклоподъёмников, печка
30А	зелёный	вентиляторы, силовые цепи, обогрев стекла

Если цвет не совпадает, ориентируйтесь по цифре на корпусе. Старые преды часто выгорают, темнеют, пачкаются, и цвет уже не так хорошо читается.

Салонный блок: за что отвечают преды

На машинах 1997–2003 годов в салонном блоке часто встречаются такие цепи: омыватель и дворники, стопы, задний ход, вентилятор печки, стартер, управление двигателем, ABS, поворотники, аудиосистема, прикуриватель, розетка аксессуаров, люк, салонный свет, центральный замок, ближний и дальний свет, туманки, обогрев заднего стекла, задний дворник и стекло двери багажника.

У Freelander 1 после рестайла, примерно 2004–2006 годов, расклад поменяли. Например, прикуриватель обычно сидит на преде 15А, розетка аксессуаров — на 20А, передние стеклоподъёмники — на отдельных цепях, а часть цепей света и приборки получила другие номера.

Для быстрой диагностики удобно идти от симптома:

• не работает прикуриватель — проверьте пред розетки и сам разъём, там часто болтается контакт;
• не крутит стартер — начните с преда стартера, потом смотрите реле, замок, массу и втягивающее;
• пропал ближний свет с одной стороны — ищите отдельный пред на левую или правую фару;
• не ходит стекло багажника — проверьте пред цепи taildoor glass, проводку в пятой двери и микрики;
• умерла печка — смотрите пред вентилятора, резистор, моторчик и разъём.

У старых Freelander слабое место — влага и окислы. Пред может быть целый, а контакт под ним зелёный. Мультиметр быстро покажет правду: питание должно приходить на обе ножки вставленного предохранителя.

Подкапотный блок: силовые цепи и реле

Под капотом сидят более «жирные» цепи. У ранних машин там можно встретить преды вентилятора охлаждения, клаксона, аварийки, топливного насоса с форсунками, вентилятора конденсора, соленоида стартера и силовые вставки на зажигание, освещение, ABS и питание салонного блока.

На более поздних версиях в моторном блоке обычно собраны цепи управления двигателем, кондиционера, вентилятора охлаждения, автоматической коробки, топливной системы, сигнала, аварийки и печки на четвёртой скорости.

Реле в этом блоке лучше не дёргать вслепую. Релюхи могут быть одинаковыми по корпусу, но работать в разных цепях. Перед перестановкой сфотографируйте блок. Потом не придётся вспоминать, где стояло жёлтое, где чёрное, а где вообще был пустой слот.

Что проверять рядом с реле

Если предохранитель целый, а узел молчит, проверьте:

1. приходит ли плюс на вход реле;
2. есть ли управляющий сигнал;
3. живая ли масса;
4. щёлкает ли реле при включении;
5. не подгорели ли ножки в колодке.

Бывает, что мастер меняет насос, вентилятор или моторчик печки, а виновата обычная релюха за пару евро. Бывает и наоборот: реле щёлкает, но силовой контакт внутри уже подгорел и нагрузку не держит.

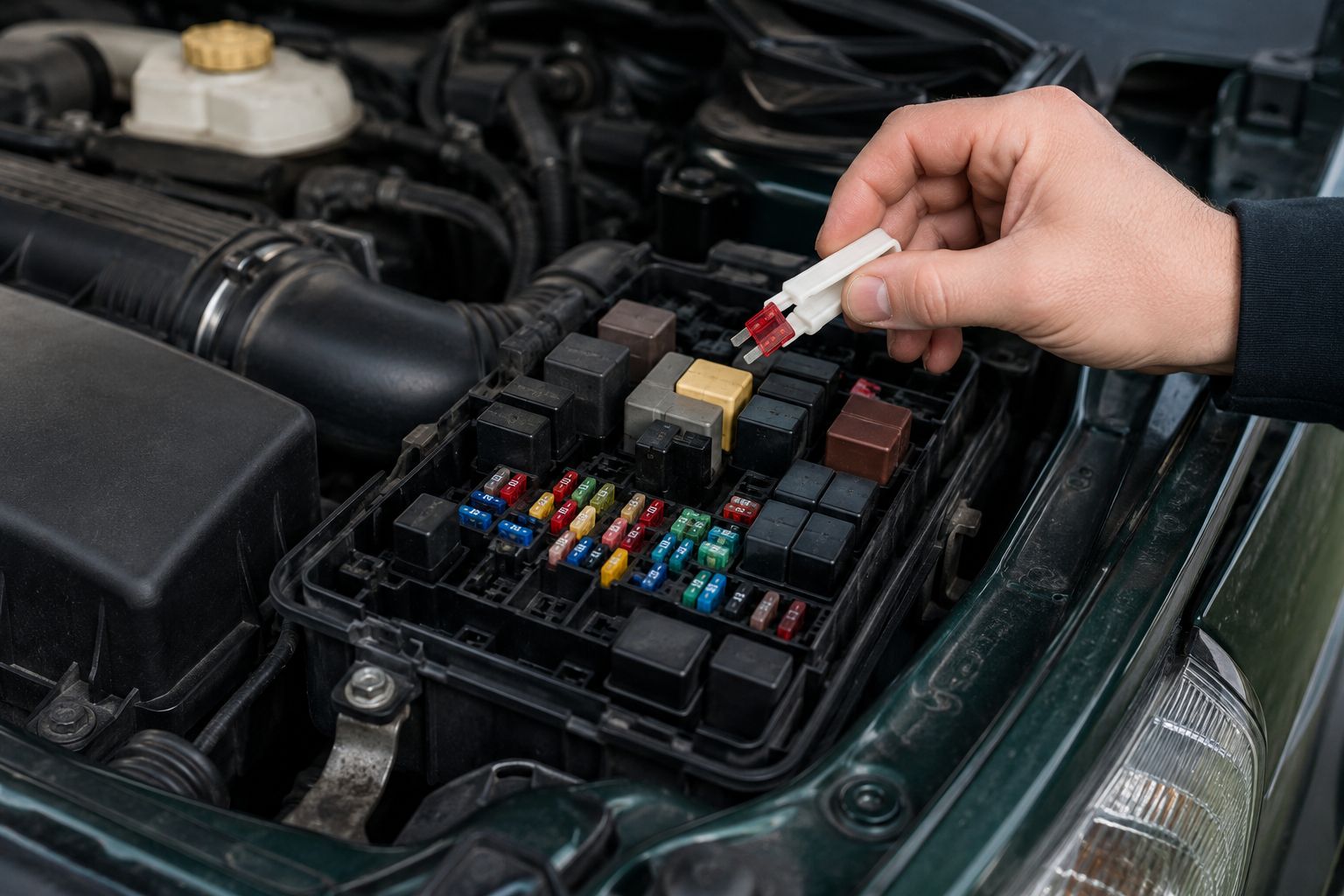

[Изображение: Подкапотный блок предохранителей Freelander 1 с открытой крышкой и видимыми реле]

Дополнительный блок для обогрева стекла и догревателя

Дополнительный блок ставился на комплектации с обогревом переднего стекла или PTC heater. Для обогрева левой и правой половины лобового стекла обычно используют мощные преды по 30А. У догревателя могут стоять три силовые линии по 30А.

Если лобовик греется только с одной стороны, не спешите ругать стекло. Сначала проверьте пред соответствующей половины, питание на шине и массу. Если питание есть, а нитки не работают, проблема уже в самом стекле или контакте на нём.

Почему предохранители перегорают повторно

Новый пред не должен гореть сразу после установки. Если сгорает снова, цепь просит нормальную диагностику. Самые частые причины:

• коротыш в проводке после ремонта или ДТП;
• вода в разъёме;
• закисший моторчик дворника, печки или стеклоподъёмника;
• неправильно подключенная магнитола;
• усталый компрессор или вентилятор;
• плохая масса;
• колхоз в проводке от прошлого владельца.

На Freelander 1 часто встречаются самодельные скрутки возле магнитолы, розетки, фаркопа и допсвета. Выглядит вроде рабоче, но потом начинает валить преды пачками. Нормальная обжимка, термоусадка и чистые массы решают больше, чем случайная замена деталей.

Как безопасно заменить предохранитель

Работайте спокойно. Машина старая, пластик хрупкий.

1. Заглушите мотор и выключите зажигание.
2. Откройте нужный блок.
3. Найдите номер по схеме на крышке.
4. Вытащите пред съёмником или тонкими пассатижами.
5. Осмотрите перемычку внутри корпуса.
6. Поставьте новый пред такого же номинала.
7. Проверьте работу цепи.
8. Если пред снова сгорел, не ставьте следующий до проверки проводки.

Для проверки лучше использовать мультиметр или контрольку. На глаз предохранитель не всегда выглядит сгоревшим, особенно если трещина маленькая. Прозвонить — быстрее и надёжнее.

Частые ошибки владельцев

Самая дорогая ошибка — ставить пред большего номинала. Вторая — менять блок предохранителей целиком, не проверив питание, массу и реле. Третья — покупать бэушный блок с разборки без сверки номера. У Freelander 1 есть различия по годам и комплектациям, поэтому похожая коробка не всегда подходит по распиновке.

Ещё одна ловушка — путать Freelander 1 и Freelander 2. У второго поколения другая платформа, другие блоки и другая схема. Запрос «предохранители ленд ровер фрилендер 1» должен вести именно к L314 1997–2006, а не к LR2.

Что держать в бардачке

Мини-набор автоэлектрика сильно выручает в дороге:

• комплект предов 5А, 10А, 15А, 20А, 25А, 30А;
• маленький съёмник;
• компактный мультиметр;
• фонарик;
• пару запасных реле подходящего типа;
• распечатанную схему под свой год выпуска.

С такой мелочёвкой можно быстро вернуть свет, дворники, розетку или печку, не ожидая эвакуатор из-за копеечного преда.

Короткая памятка по поиску неисправности

Если отказала одна функция, начинайте с её предохранителя. Если умерла группа потребителей, смотрите питание блока, силовые вставки и массу. Если пред целый, но цепь молчит, переходите к реле и разъёмам. Если новый пред сразу вылетает, ищите короткое замыкание, а не «более крепкий» номинал.

Freelander 1 любит аккуратную диагностику. Не спешите менять всё подряд. Найдите правильный блок, сверяйте схему, проверяйте питание под нагрузкой — и электрика этого Ленд Ровера станет куда понятнее.
