Электрика Freelander 2 редко ломается «магически». Не работает прикуриватель, пропал свет в салоне, молчит омыватель, не оживает магнитола — часто виновен не модуль и не глюк мозгов, а обычный пред. Не лезть вслепую. У Ленд Ровер Фрилендер 2 предохранители разнесены по трем зонам, и каждая отвечает за свой набор потребителей.
В машине есть блок под капотом, салонный блок и задний блок в багажнике. Силовые цепи держат ближе к мотору, комфорт — ближе к водителю, заднее оборудование — у кормы.
Где находятся блоки предохранителей Freelander 2
Перед проверкой выключите зажигание, достаньте ключ и дайте машине «уснуть» минуту. Если дергать преды при активных модулях, можно поймать лишние ошибки по CAN-шине.
| Блок | Где расположен | Что чаще защищает |
|---|---|---|
| Под капотом | В моторном отсеке, рядом с АКБ | Вентиляторы, ЭБУ двигателя, насосы, реле |
| В салоне | Под бардачком со стороны пассажира | Розетки, свет, приборку, мультимедиа |
| В багажнике | За боковой обшивкой задней части авто | Парктроники, задние фонари, прицеп, аудио |
Блок под капотом
Блок под капотом проверяют первым, когда отказ связан с мотором, охлаждением, зарядкой или ABS. Крышка держится на защелках. Снимать ее надо аккуратно: пластик на возрастных машинах дубеет после зим и моек моторного отсека.
Внутри обычно есть подсказка по номерам. На крышке или в мануале указана схема предохранителей с номерами цепей. Не работайте по памяти — у разных лет выпуска и моторов раскладка имеет отличия. Например, у популярных дизелей и у редких версий с рядным шведским мотором 3.2 назначение силовых элементов под капотом будет разным. К слову, если у вас установлен именно этот бензиновый ДВС, рекомендуем прочитать подробный технический обзор: рядная шестерка Volvo i6 3.2 на Freelander 2 — чем хорош бензиновый мотор и где подвох.
Чаще всего тут смотрят питание ЭБУ двигателя, преды вентилятора, цепи ABS и DSC, топливную часть и силовые линии. Если сгорел мощный пред на 30–60 А, не ставьте новый «на авось». Часто где-то коротыш, закисший разъем, перетертая коса или умирающий моторчик.
Салонный блок под бардачком
Салонный блок — самый востребованный при бытовых отказах. До него добираются со стороны пассажира: нужно заглянуть под бардачок, снять нижнюю крышку или панель на защелках. Место тесное. Фонарик спасает.
Именно здесь обычно ищут предохранители Ленд Ровер Фрилендер 2 для розетки 12 В, подсветки, магнитолы, части приборки и стеклоподъемников. У автоэлектриков это просто «преды», и в этой зоне их особенно много.
Типичный случай: прикуриватель умер после компрессора, регистратора или зарядки с кривым штекером. Виновник почти всегда малый ножевой пред. Его меняют на такой же по амперажу. Не выше. Если вместо 15 А поставить 25 А, проводка начнет греться раньше, чем сгорит защита.
Задний блок в багажнике
Задний блок нужен, когда чудит оборудование в корме: не горят фонари, барахлит парктроник, не питается розетка в багажнике, капризничает прицепная проводка. Доступ зависит от комплектации: чаще блок прячется за боковой обшивкой.
Здесь грязи меньше, чем под капотом, зато хватает влаги от уплотнителей и старых ремонтов после кузовщины. Видите зеленый налет — нужно чистить разъем, искать воду и проверять массу.
Как читать схему без ошибок
Схема предохранителей показывает номер и номинал в амперах. Цвет корпуса помогает быстро сориентироваться, но надежнее смотреть маркировку на самом преде. На старых деталях цифры стираются, поэтому держите под рукой пинцет и нормальный свет.
Рабочий порядок простой:
- Определите, что именно не работает.
- Выберите блок по зоне: мотор, салон или багажник.
- Сверьте номер по крышке или руководству.
- Достаньте пред съемником.
- Проверьте перемычку внутри корпуса.
- Поставьте новый с тем же номиналом.
Перегоревшая перемычка видна не всегда. Бывает микротрещина, из-за которой деталь выглядит живой. Мультиметр в режиме прозвонки убирает гадание.
Номиналы и частая ошибка с заменой
Предохранитель защищает проводку, а не сам прибор. Если цепь рассчитана на 10 А, более мощная вставка не усилит узел. Она просто даст току дольше жарить провод, разъем или дорожку в блоке.
| Номинал | Типичные цепи | Чем опасно завышение |
| 5–7,5 А | Датчики, подсветка, сигнальные линии | Может пострадать тонкая проводка |
| 10–15 А | Розетки, мультимедиа, часть комфорта | Греются контакты и разъемы |
| 20–30 А | Моторчики, обогревы, насосы | Плавится колодка при КЗ |
| 40 А и выше | Силовые линии и реле | Ремонт блока быстро дорожает |

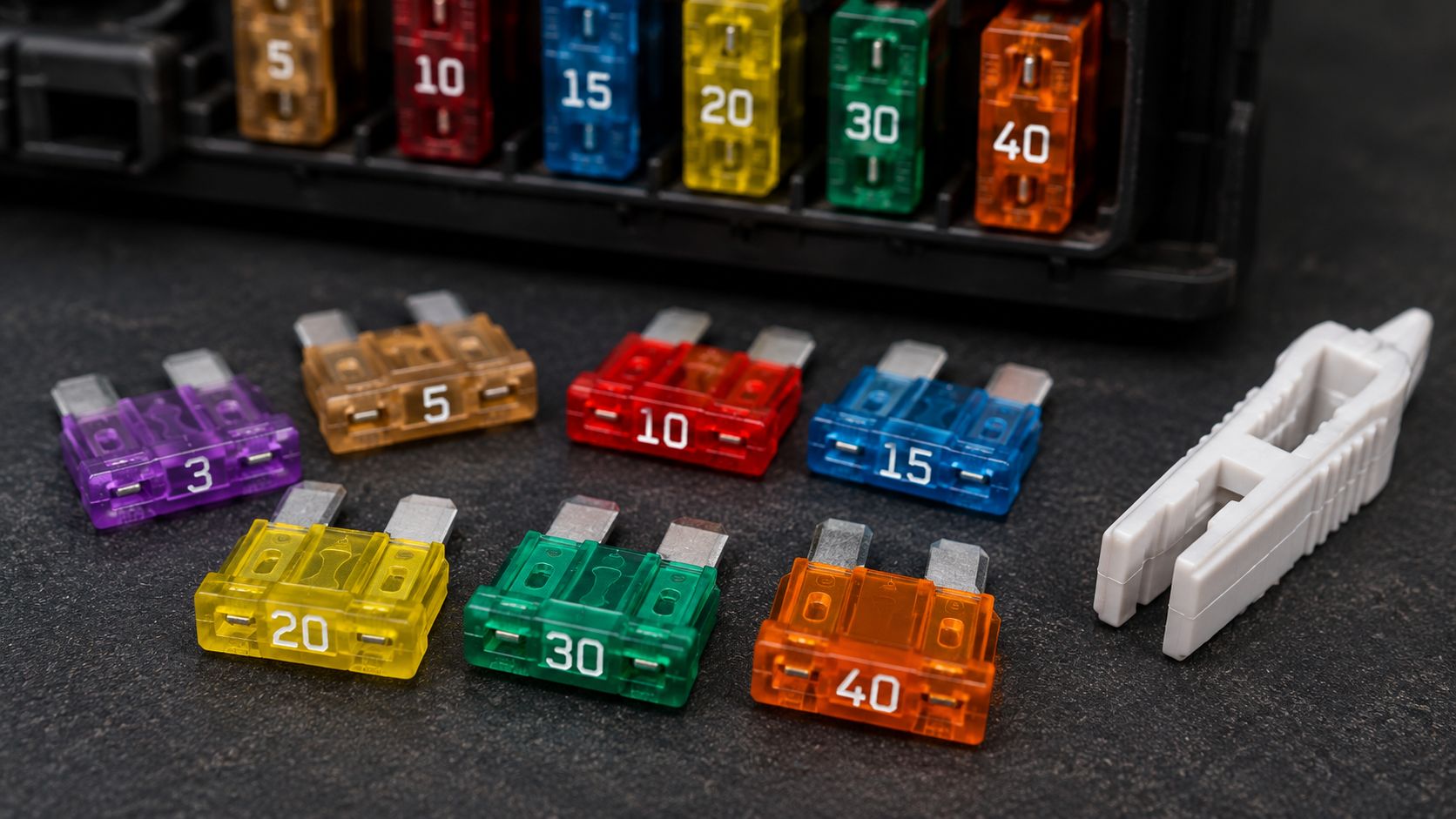

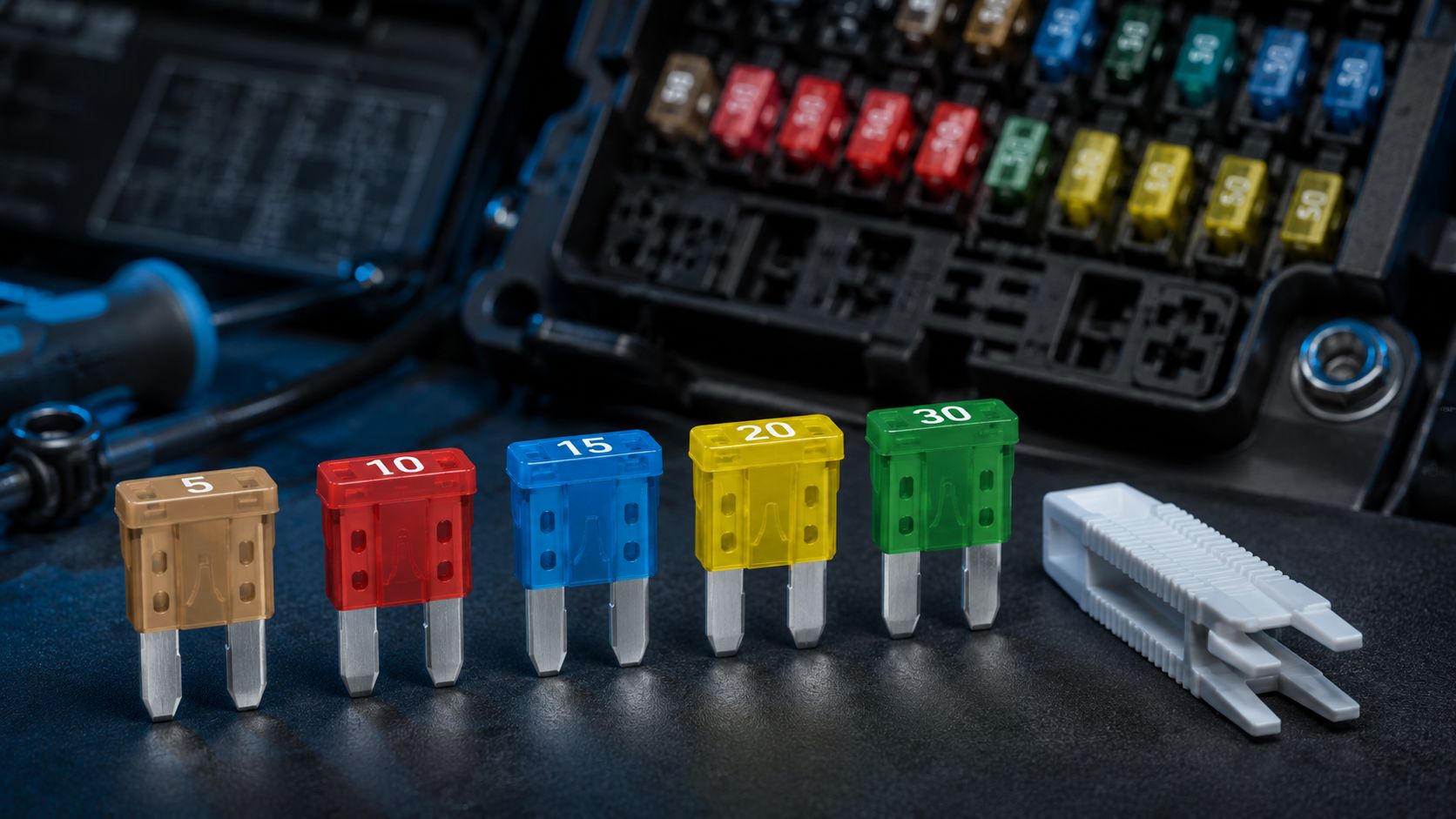

Лучше держать в машине набор мини- и стандартных ножевых предохранителей. Для постоянной замены берите детали с ровными ножками и четкой маркировкой.
Почему новый пред снова перегорает
Если новый пред сразу хлопнул, причина не в нем. Цепь перегружена или где-то есть коротыш. Самые частые виновники на Freelander 2:
- вода в разъеме после мойки или луж;
- перетертая проводка в жгуте;
- нештатная сигналка, регик, музыка или фаркоп;
- уставший моторчик насоса, вентилятора, дворников;
- окисленная масса;
- неправильно подобранная лампа или зарядка.
Не ставьте «жучок» из проволоки. Это гаражный способ добить проводку. В лучшем случае поплавится колодка. В худшем — начнет греться жгут под обшивкой.
Когда можно справиться самому, а когда ехать к электрику
Самостоятельно можно заменить предохранитель, если проблема понятная: перестала работать розетка после компрессора, а схема предохранителей указывает конкретный номер. Сняли, прозвонили, заменили. Готово.
К автоэлектрику лучше ехать, если сгорает один и тот же пред, блок пахнет гарью, есть следы воды, плавится пластик или вместе с мелкой функцией отваливается несколько узлов. На Land Rover маленькая неисправность иногда цепляет соседние модули, и без сканера легко уйти не туда.
Перед работой сфотографируйте блок. Хорошая схема предохранителей Ленд Ровер Фрилендер 2 помогает быстро отделить простую поломку от серьезной. Если отказ локальный, начинайте с нужного блока и номинала. Если проблема повторяется, ищите причину глубже: проводка, разъем, нагрузка, вода.
