Схема предохранителей Range Rover Sport: как разобраться в блоках и реле без лишней паники

Предохранители Range Rover Sport защищают электрику от перегруза и короткого замыкания. Когда перестает работать прикуриватель, омыватель, подсветка, мультимедиа или часть салона, не всегда виноват блок управления или проводка. Часто проблема проще: сгорел маленький пред, который берет удар на себя.

У Range Rover Sport электрика плотная. Много блоков, датчиков, сервоприводов, реле, CAN-шина, куча комфорта и ассистентов. Поэтому лезть наугад не стоит. Нужна схема предохранителей Range Rover Sport именно под ваш год, кузов и комплектацию. У L320, L494 и более свежих версий расположение блоков и назначение цепей отличаются.

Где находятся основные блоки предохранителей

Обычно в Range Rover Sport используют несколько зон с предами и реле. Это сделано не для красоты: разные цепи разбросаны ближе к своим потребителям, чтобы проводка была короче, а нагрузка распределялась безопаснее.

Чаще всего встречаются такие места:

Блок	Где искать	Что обычно защищает
Под капотом	В моторном отсеке, рядом с аккумуляторной линией или возле крыла	Движок, вентиляторы, стартерные цепи, насосы, крупные потребители
В салоне	За бардачком, под панелью или сбоку торпедо	Мультимедиа, розетки, климат, освещение, мелкая электроника
В багажнике	За боковой обшивкой, чаще слева или справа	Пневма, задние фонари, привод крышки, аудио, фаркоп
Силовой блок	Рядом с АКБ или распределительной шиной	Главные силовые цепи, крупные плавкие вставки

Перед проверкой снимите крышку блока и посмотрите наклейку на внутренней стороне. Там часто есть короткая расшифровка: номер гнезда, ампераж и цепь. Если наклейка стерлась или крышку уже меняли, сверяйтесь с мануалом по VIN. У «Ренжа» это не формальность, а нормальная практика.

Как читать схему без электрика рядом

Схема выглядит пугающе только первые пять минут. В ней есть логика. Каждый пред имеет номер, номинал в амперах и назначение цепи. Реле обозначают отдельно: они не просто защищают, а включают нагрузку по команде блока управления.

Пример простой расшифровки:

Обозначение	Что значит	Как использовать при диагностике
F1, F2, F15	Номер предохранителя	Ищем такое же гнездо в блоке
5A, 10A, 20A, 30A	Номинал по току	Ставим только такой же ампераж
R1, R2	Реле	Проверяем щелчок, питание, управление
Spare	Запасной пред	Можно использовать для замены, если номинал совпадает

Нельзя ставить пред «помощнее», чтобы «не выбивало». Если вместо 10A воткнуть 20A, цепь может не отключиться при перегрузе. Тогда начнет греться проводка. А это уже не мелкий ремонт, а риск подпалить жгут.

Что чаще всего отваливается из-за предохранителей

По опыту компьютерщикам ближе слово «дрова», а автоэлектрикам — «преды». В Range Rover Sport эти мелкие элементы часто спасают дорогие узлы. Если что-то резко умерло после мойки, просадки АКБ, замены лампы или подключения зарядки в розетку, первым делом проверяют именно их.

Частые симптомы:

• не работает прикуриватель или 12-вольтовая розетка;
• пропала подсветка в салоне;
• не включается магнитола или экран;
• не качает омывайка;
• не срабатывает привод багажника;
• глючит климат;
• не реагируют сиденья с электроприводом;
• часть фар или задних фонарей не горит;
• пневма ругается ошибкой и не поднимает кузов.

Не каждый такой случай означает сгоревший пред. Иногда виноват моторчик, блок, окисление в разъеме или перебитый жгут. Но проверка предохранителей ленд ровер спорт занимает меньше времени, чем разбор половины салона.

Как безопасно проверить предохранитель

Начните с простого. Заглушите мотор, выключите зажигание, уберите ключ подальше от машины. На версиях с бесключевым доступом авто может просыпаться от присутствия ключа рядом, а это мешает нормальной проверке.

Порядок такой:

1. Найдите нужный блок по схеме.
2. Снимите крышку без рывков, чтобы не сломать защелки.
3. Найдите номер преда по таблице.
4. Достаньте его пластиковым пинцетом.
5. Посмотрите на перемычку внутри корпуса.
6. Проверьте мультиметром, если визуально ничего не ясно.
7. Поставьте новый пред того же типа и номинала.

Сгоревшая перемычка обычно видна сразу. Но у мини-предов корпус бывает мутным, а трещина — тонкой. Лучше прозвонить. Мультиметр в режиме проверки цепи быстро покажет, живой элемент или нет.

Если новый пред сразу снова вылетает, не ставьте третий и четвертый. Значит, в цепи есть коротыш или потребитель берет лишний ток. Тут уже нужен автоэлектрик с нормальной диагностикой, а не игра в угадайку.

Почему схема зависит от года и комплектации

Range Rover Sport выпускался в разных поколениях, со своими моторами, структурой салона, пневмоподвеской и ассистентами. У дизельных и бензиновых модификаций часть электрических цепей будет существенно отличаться. К слову, если вы только планируете покупку этого внедорожника первого поколения (L320) и выбираете между основными силовыми агрегатами, полезно изучить обзор: что выбрать — дизель 3.6 TDV8 или бензиновый 4.2 Supercharged. Любые дополнительные опции вроде наличия премиальной аудиосистемы, холодильника в подлокотнике или фаркопа напрямую меняют состав и наполнение монтажных блоков.

Поэтому универсальная схема предохранителей Range Rover Sport годится только как ориентир. Для точной работы нужны:

• год выпуска;
• поколение кузова;
• тип двигателя;
• сторона руля;
• комплектация;
• VIN;
• штатное или доустановленное оборудование.

Особенно аккуратно нужно быть с машинами после «колхоза»: сигналки, регистраторы, сабы, нештатный фаркоп, китайская мультимедиа. Иногда мастера цепляются к ближайшему плюсу, а потом владелец ловит плавающие ошибки по салону.

Реле: чем они отличаются от предов

Предохранитель просто защищает цепь. Реле включает и выключает нагрузку. Например, блоку управления не нужно напрямую тащить большой ток на вентилятор или насос. Он подает слабый управляющий сигнал на реле, а реле уже замыкает силовую цепь.

Если реле залипло, окислилось или не получает управление, узел может молчать даже при целом преде. Бывает и наоборот: реле щелкает, но контакты внутри подгорели, и ток до потребителя не доходит.

Проверка реле обычно включает:

• осмотр посадочного места;
• проверку питания на силовых контактах;
• проверку управляющего сигнала;
• прослушивание щелчка;
• замену на заведомо рабочее реле с тем же номером;
• диагностику сканером, если цепью рулит блок.

Не меняйте реле местами вслепую. Они могут быть похожи внешне, но отличаться распиновкой и током. На «Ровере» такая спешка иногда заканчивается новыми ошибками.

[Изображение: крупный план блока реле и предохранителей Range Rover Sport со снятой крышкой]

Ошибки, которые превращают мелочь в дорогой ремонт

Самая частая ошибка — искать пред по картинке из интернета без привязки к машине. Визуально блок похож, а назначение уже другое. Итог: владелец выдергивает не тот элемент, получает новые глюки и думает, что «электрика умерла».

Еще одна проблема — замена мокрыми руками или при включенном зажигании. После мойки, луж, протечки люка или сырого багажника сначала сушат и осматривают блок. Влага в разъемах дает окислы, зеленку на контактах и странные ошибки, которые появляются то утром, то после прогрева.

Не делайте так:

• не ставьте пред большего номинала;
• не перемыкайте контакты проволокой;
• не чистите гнезда грубой отверткой;
• не брызгайте чем попало в блок;
• не дергайте силовые вставки без отключения АКБ;
• не игнорируйте запах гари.

Если видите подплавленный пластик, темные контакты или следы воды, простая замена уже не спасет. Нужно искать причину: плохой контакт, перегруз, окисление, коротыш в жгуте или умирающий моторчик.

Быстрая диагностика по симптомам

Симптом	Что проверить первым	Что может быть дальше
Не работает розетка 12V	Пред салонной розетки	Сама розетка, коротыш от зарядника
Не включается экран	Пред мультимедиа	Блок, питание, оптика MOST
Не качает омыватель	Пред насоса	Насос, проводка, подрулевой блок
Не горит одна фара	Пред световой цепи	Лампа, блок розжига, модуль фары
Не поднимается пневма	Пред компрессора, реле	Компрессор, утечка, датчики высоты
Не открывается багажник	Пред привода крышки	Замок, кнопка, жгут в петле

Такая таблица помогает не метаться. Сначала питание и преды, затем реле, потом потребитель и проводка. Быстро. Логично.

Когда лучше ехать к автоэлектрику

Самостоятельно можно заменить очевидно сгоревший пред, если вы точно нашли нужный номер и номинал. Но есть ситуации, где без диагностики лучше не геройствовать.

Езжайте к мастеру, если:

• пред сгорает повторно;
• в блоке есть следы воды;
• гнездо подплавилось;
• одновременно пропало несколько систем;
• машина не засыпает и высаживает АКБ;
• после замены появились новые ошибки;
• до вас в проводке уже кто-то «творил».

Хороший автоэлектрик не просто меняет пред. Он смотрит ток потребления, проверяет цепь под нагрузкой, читает ошибки сканером, трясет жгуты, проверяет массу и питание на блоках. Это особенно полезно для Range Rover Sport, где один слабый контакт может устроить целый фейерверк сообщений на приборке.

Как держать схему под рукой

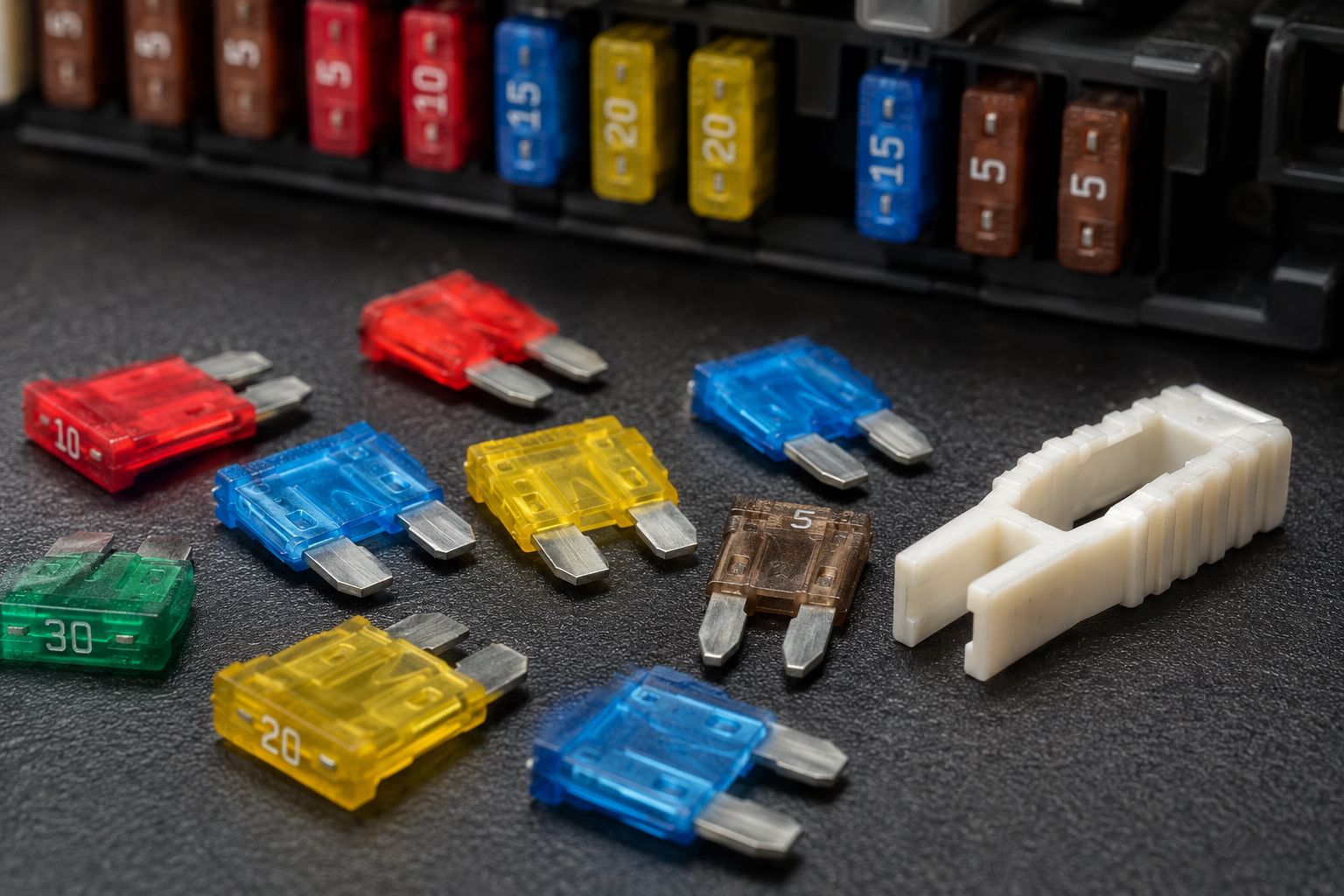

Лучший вариант — сохранить PDF-мануал именно для своей машины и отдельно сфоткать крышки всех блоков. Еще полезно положить в бардачок набор мини-предов, съемник и маленький фонарик. Места займет мало, а в дороге выручит.

Минимальный набор:

• 5A;
• 7.5A;
• 10A;
• 15A;
• 20A;
• 25A;
• 30A.

Силовые вставки и крупные элементы лучше не менять на обочине без понимания схемы. Там выше токи и больше риск ошибиться.

Схема, расположение блоков и расшифровка реле превращают проверку электрики Range Rover Sport из гадания в нормальную диагностику. Начинайте с простого: правильный блок, правильный номер, правильный номинал. Если пред сгорел один раз из-за зарядника или лампы — заменили и поехали. Если выбивает снова, ищите причину, а не усиливайте защиту. Электрика «Ренжа» любит аккуратность, чистые контакты и работу по схеме.
