Где находятся предохранители Freelander 1

У Land Rover Freelander первого поколения электрика разделена между двумя монтажными блоками. Один стоит в салоне, второй — под капотом. Цепи освещения, стеклоподъёмников и оборудования салона чаще защищает внутренний блок, а моторная электрика и мощные потребители завязаны на подкапотный.

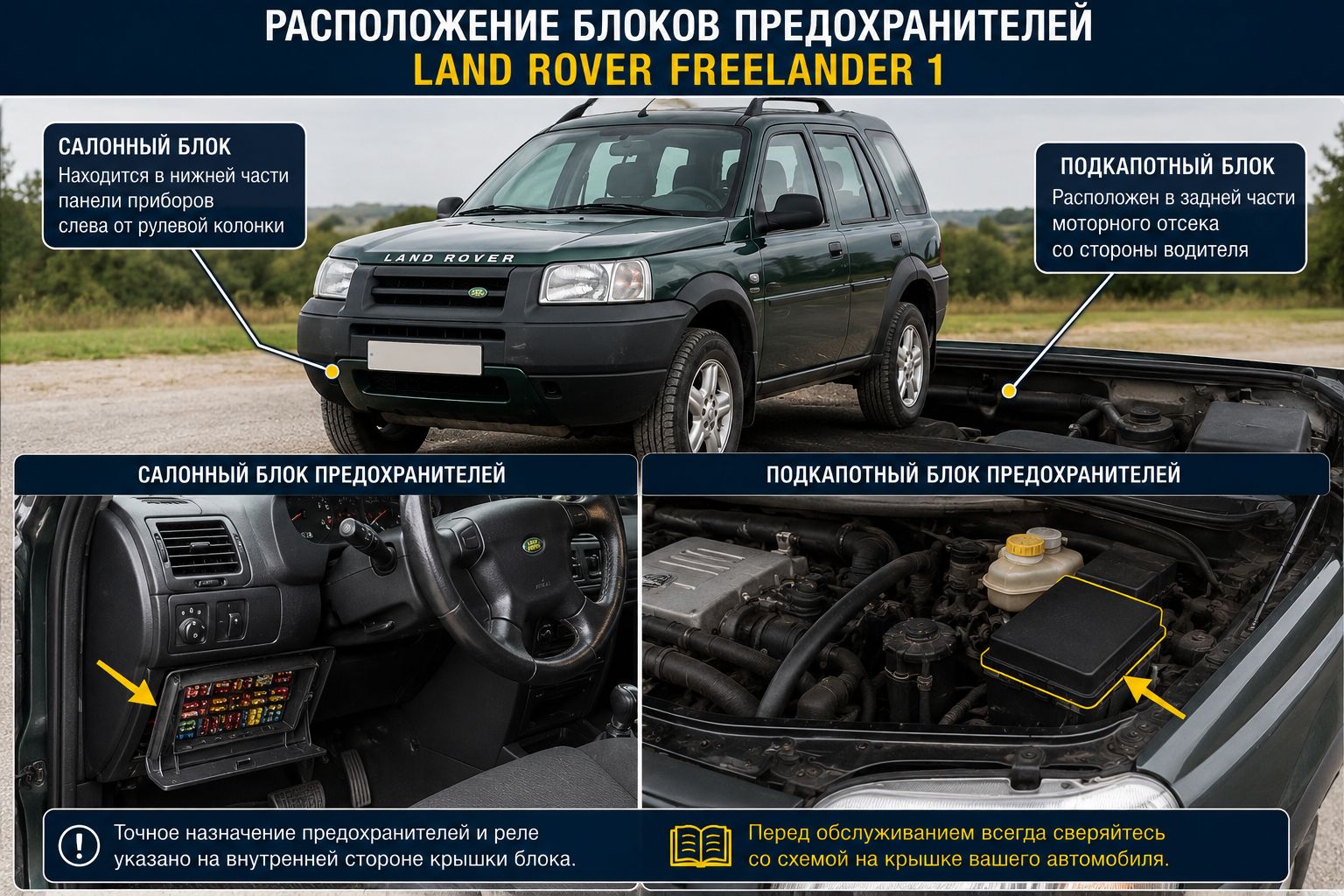

Салонный блок предохранителей находится за небольшой нишей со стороны водителя. На машинах с левым рулём его ищут в нижней части панели слева от рулевой колонки. Чтобы добраться до вставок, нужно открыть нишу и снять либо откинуть крышку. На её внутренней стороне обычно нанесена заводская схема.

Подкапотный блок расположен в задней части моторного отсека возле крыла. Его закрывает пластиковая крышка на защёлках. Внутри стоят силовые предохранители и реле, связанные с управлением движком, вентилятором охлаждения, стартером и насосами.

Почему одна схема подходит не каждой машине

Предохранители Ленд Ровер Фрилендер 1 отличаются по номерам и назначению в зависимости от года выпуска, рынка, двигателя и комплектации. Дорестайлинговая и рестайлинговая машины, дизель TD4, версия V6, а также базовый бензиновый 1.8 могут иметь разные позиции предохранителей даже при внешне идентичном блоке. К слову, если под капотом вашего автомобиля установлен именно этот младший бензиновый агрегат, рекомендуем изучить детальный технический разбор: бензиновый двигатель 1.8 K-series на Freelander 1, его перегрев и прокладка ГБЦ.

Перед поиском нужного элемента сверяют:

1. год выпуска;
2. тип двигателя;
3. левый или правый руль;
4. обозначения на крышке;
5. номинал установленной вставки.

Особенно заметно различие между ранними и поздними версиями. У рестайлинговых машин салонный блок содержит больше позиций, а цепи стёкол, аудиосистемы и противотуманок распределены иначе. Номер из случайной таблицы нельзя считать окончательным.

Что защищает салонный блок

Внутренний блок обслуживает большую часть кузовной электрики. Здесь обычно находятся цепи дворников и омывателя, стоп-сигналов, заднего хода, печки, розетки, прикуривателя, магнитолы, центрального замка и освещения.

Для поздних Freelander 1 типовые цепи выглядят так:

Точный номер берут с крышки своего авто. Если наклейка выцвела или потерялась, расшифровку подбирают по VIN, году и мотору.

Когда отказал только один стеклоподъёмник, одна фара или один замок, проблема часто скрывается в кнопке, моторчике, разъёме, массе либо проводке двери. Если одновременно легло несколько связанных устройств, вероятность сгоревшего преда или реле выше.

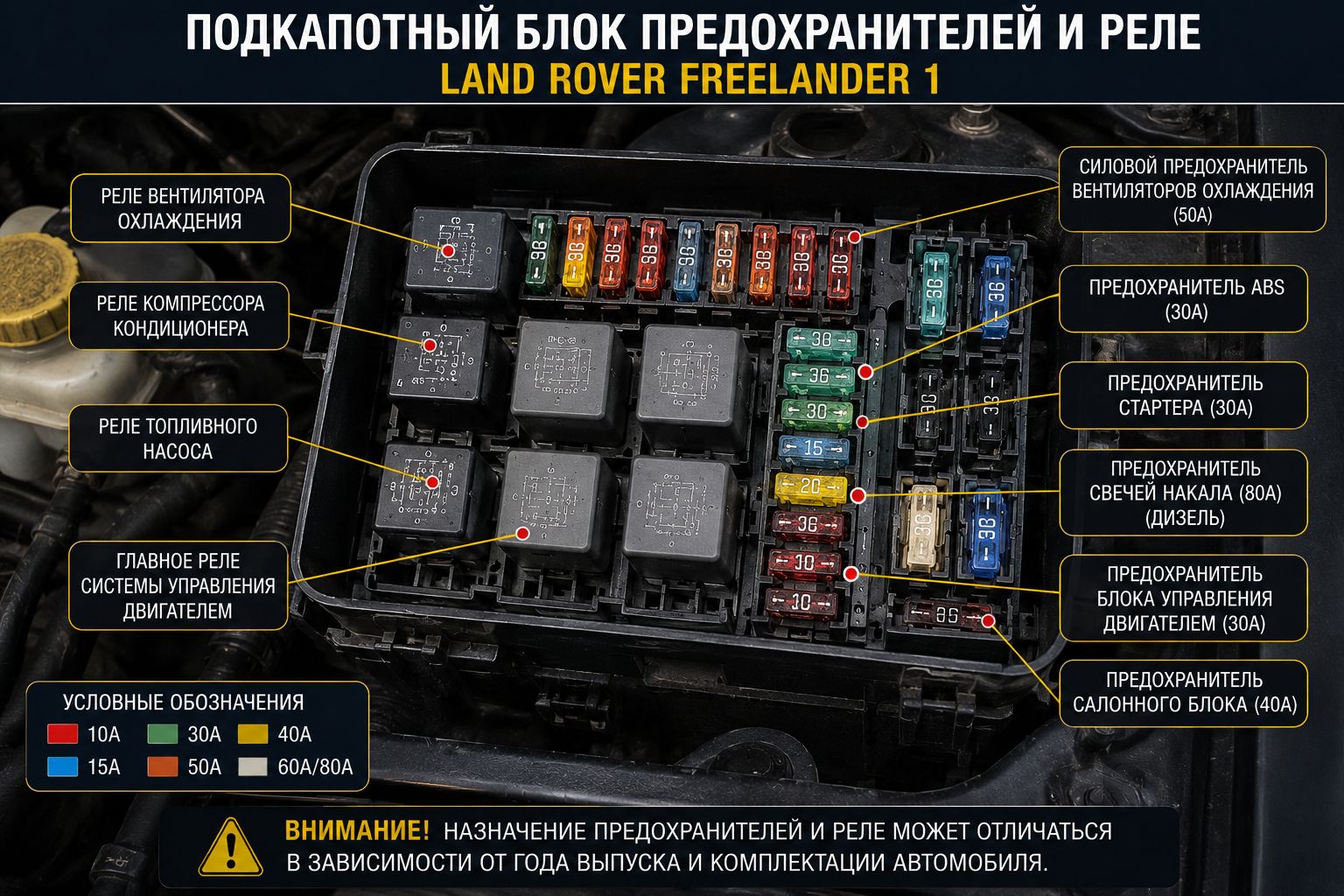

За что отвечает подкапотный блок

Под капотом сосредоточены цепи с высокой нагрузкой. В зависимости от версии здесь можно встретить защиту следующих узлов:

• блока управления двигателем;
• топливного насоса;
• стартера;
• свечей накала на дизеле;
• компрессора кондиционера;
• вентиляторов радиатора;
• ABS;
• питания салонного блока.

Если машина не заводится, не спешите менять стартер или бензонасос. Сначала проверяют силовое питание, нужный предохранитель, главное реле и напряжение на выходе. На Freelander контакты подкапотного блока могут окисляться из-за влаги. Внешне вставка целая, а ток через ножки проходит с потерями.

Как расшифровать и проверить реле

Реле — электромагнитный выключатель. Малый управляющий ток включает мощную цепь, поэтому кнопка или ЭБУ не питают вентилятор, насос либо стартер напрямую.

На схеме реле обычно обозначают буквой R и номером: R1, R2, R3. В разных версиях одна позиция может быть свободной или отвечать за другое оборудование. Переставлять релюхи наугад не надо.

Порядок первичной проверки:

1. выключить зажигание;
2. сверить маркировку и распиновку;
3. осмотреть ножки на зелень и подгар;
4. заменить реле только на полностью одинаковое;
5. проверить цепь мультиметром или контролькой.

Щелчок не доказывает исправность. Катушка может срабатывать, а силовые контакты внутри уже подгорели. Под нагрузкой напряжение проседает, и узел не запускается.

Как заменить предохранитель без риска для проводки

Надёжнее всего прозвонить вставку мультиметром. Осмотр на свет тоже помогает, но тонкий разрыв бывает почти незаметен. На установленном преде можно проверить напряжение на двух контрольных точках сверху: при активной цепи питание должно быть с обеих сторон.

Перед заменой выключают зажигание и проблемный потребитель. Новый элемент ставят только того же номинала. Цвет корпуса помогает сориентироваться, но амперы лучше прочитать на самом предохранителе.

Нельзя ставить вставку мощнее, наматывать проволоку или использовать «жучок». Штатный пред должен сгореть раньше проводки. При завышенном номинале перегреется жгут, разъём или сам блок.

Если свежая вставка перегорает сразу, в цепи есть коротыш либо перегруженный мотор. Частые виновники — перетёртый провод, вода в разъёме, заклинивший насос, моторчик дворников или вентилятор.

Быстрый поиск по симптомам

Схема предохранителей Freelander 1 служит картой, но не заменяет диагностику. Целая вставка не подтверждает наличие массы, исправность проводов и работу потребителя.

Перед разбором сфотографируйте блок и крышку. Это спасёт от ошибки при сборке. При следах воды, нагрева или расплавленного пластика блок проверяют с обеих сторон: проблема часто прячется в пинах и внутренних шинах.
