Электрика Freelander 2 распределена между несколькими монтажными блоками. Один установлен в моторном отсеке, второй спрятан в салоне, третий находится в багажнике. Поэтому искать сгоревший предохранитель только под капотом бессмысленно: розетка, стеклоподъёмник или задний дворник могут быть подключены через совсем другой модуль.
Схема предохранителей сильно зависит от модельного года, комплектации и типа двигателя. Например, у дизельных версий и у модификаций со шведским мотором 3.2 назначение отдельных ячеек в блоках будет различаться. К слову, если под капотом вашего кроссовера установлена именно эта бензиновая «шестерка», рекомендуем прочитать подробный разбор: рядная шестерка Volvo i6 3.2 на Freelander 2 — чем хорош бензиновый мотор и где подвох. Перед заменой обязательно сверяйте номер ячейки с обозначениями на крышке конкретного блока или с заводским руководством именно для своего автомобиля.
Где находятся предохранители Land Rover Freelander 2

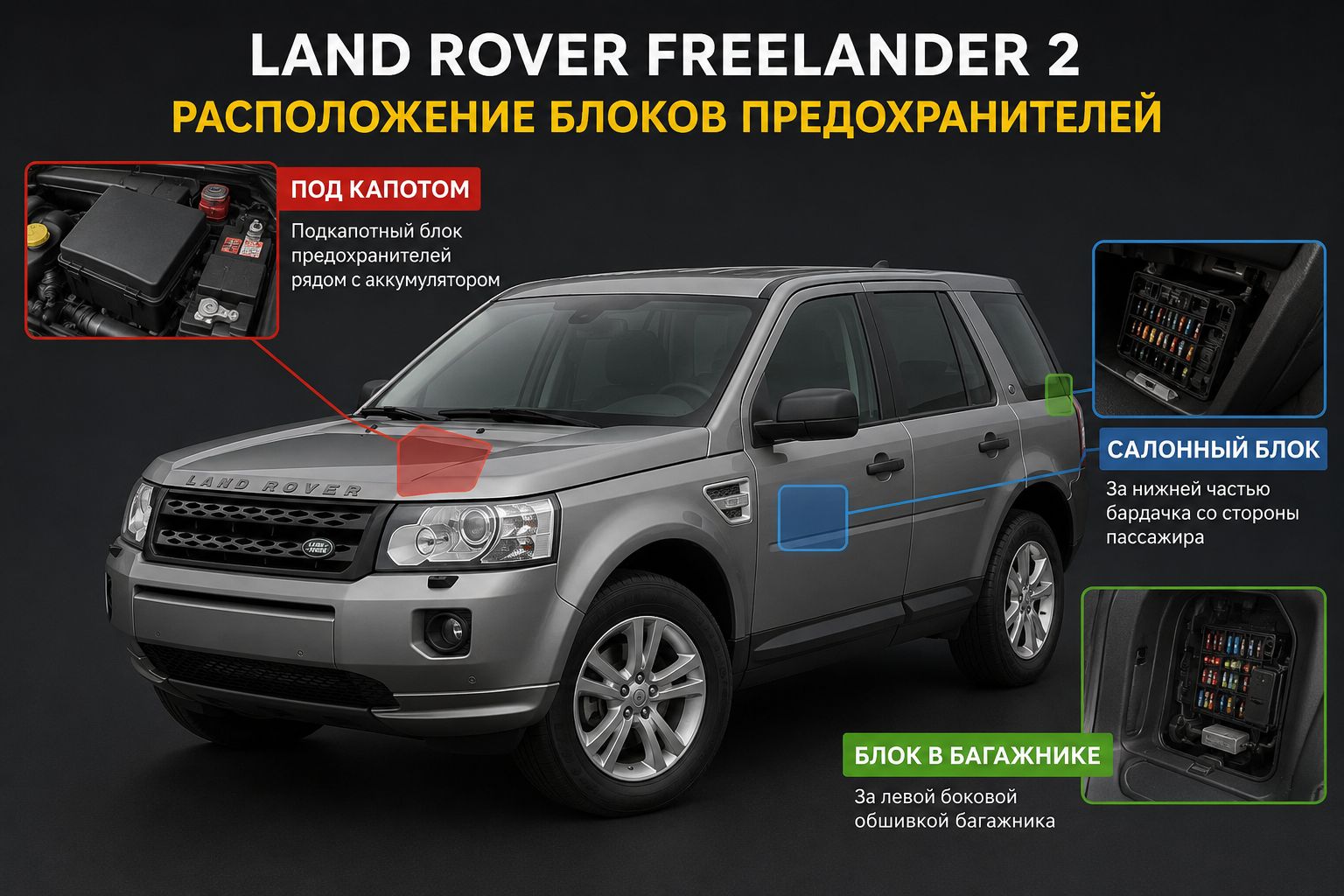

На Фрилендере 2 используют три основных блока:
- Под капотом — рядом с аккумулятором.
- В салоне — за нижней частью бардачка.
- В багажнике — за боковой обшивкой.
Каждый блок отвечает за свою группу потребителей. Подкапотный обслуживает силовые цепи и оборудование двигателя. Салонный блок питает большую часть внутренней электрики. Задний связан с оборудованием багажника, кормовой светотехникой и некоторыми опциями.
| Монтажный блок | Расположение | Основные потребители |
|---|---|---|
| Подкапотный | В моторном отсеке, возле АКБ | ЭБУ двигателя, вентилятор, насосы, обогревы, фары |
| Салонный | Под бардачком со стороны пассажира | Розетки, климат, приборка, центральный замок, стеклоподъёмники |
| Багажный | За левой боковой панелью багажника | Задний дворник, парктроники, прицепное оборудование, задние цепи |
Точное распределение меняется в зависимости от комплектации. Например, машина с ксеноном, электросиденьями, фаркопом и дополнительным отопителем получит больше задействованных позиций, чем базовая версия.
Подкапотный блок: силовая электрика и оборудование двигателя

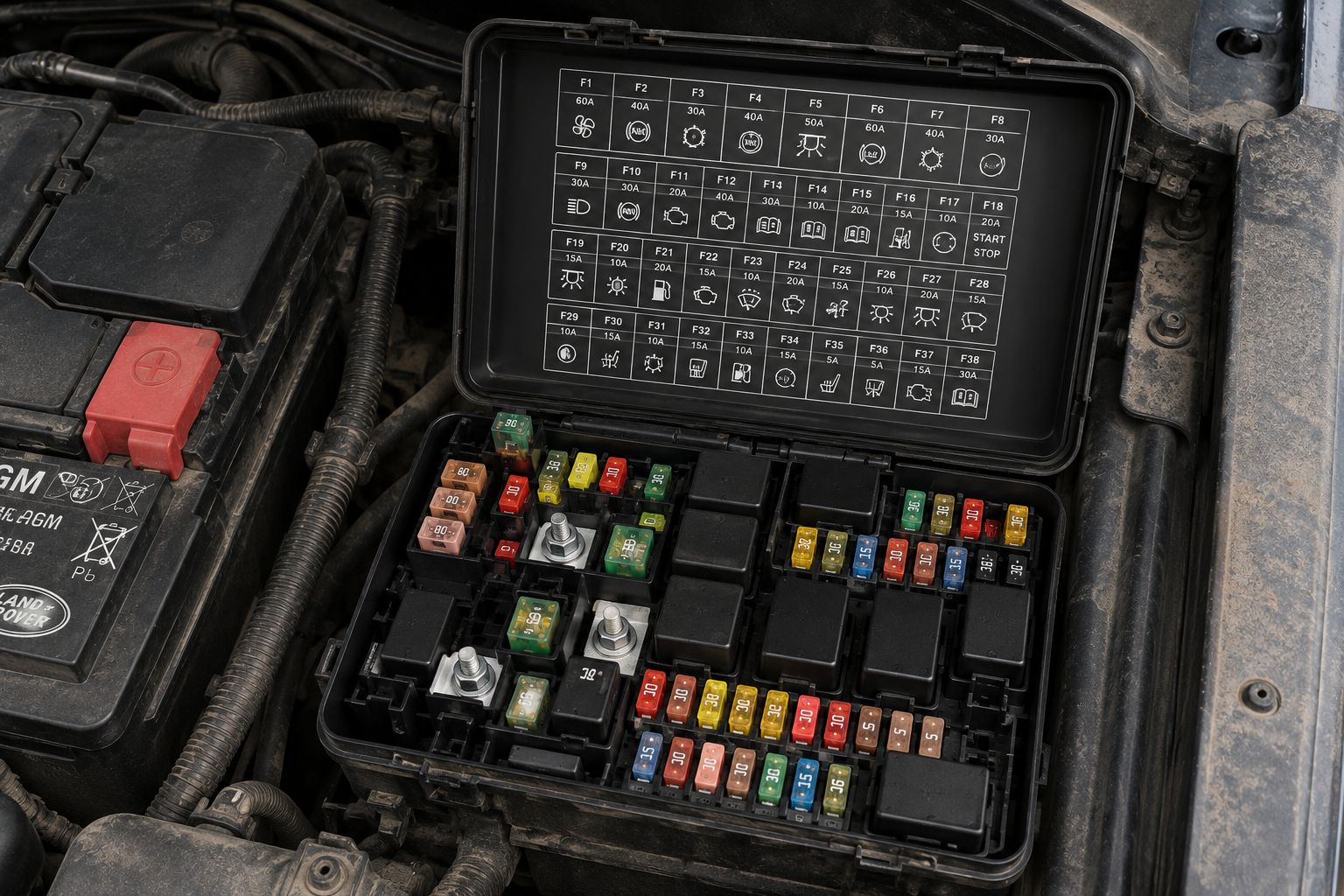

Чтобы открыть блок под капотом, заглушите движок и выключите зажигание. Найдите чёрный пластиковый короб рядом с аккумулятором. Крышка удерживается защёлками. Отжимать их отвёрткой не нужно: старый пластик легко лопается, особенно зимой.
На внутренней стороне крышки обычно нанесена упрощённая схема предохранителей. Она помогает определить номер ячейки, но расшифровка часто состоит из коротких обозначений. Если маркировка стёрлась, лучше сделать фото расположения деталей до начала работы.
В подкапотном коробе находятся цепи с высокой нагрузкой:
- управление движком;
- топливная система;
- вентилятор охлаждения;
- система ABS;
- обогрев лобового стекла;
- наружное освещение;
- компрессор кондиционера;
- свечи накаливания на дизеле;
- стартерные и зарядные цепи.
Здесь же стоят реле и крупные плавкие вставки. Обычным пинцетом такие элементы не всегда снять. Не тяните деталь за корпус пассатижами: можно расшатать контакты в монтажной плате.
Если машина не заводится, не спешите менять все преды подряд. Сначала проверьте напряжение аккумулятора, клеммы и массу. На Freelander 2 просадка АКБ нередко вызывает целую гирлянду ошибок — от HDC до неисправности коробки. При этом плавкие вставки остаются целыми.
Как добраться до салонного блока
Салонный блок расположен со стороны переднего пассажира, в районе бардачка. Для доступа нужно убрать нижнюю накладку или опустить её вниз, освободив фиксаторы. Работайте аккуратно: на панели могут находиться разъёмы подсветки и других элементов.
Прямо перед глазами окажется монтажный модуль с рядами мини-предохранителей. Пространства там немного, поэтому удобнее использовать пластиковый съёмник. Он часто лежит в одном из блоков или закреплён на крышке.
Через салонный блок могут питаться:
- передняя розетка и прикуриватель;
- мультимедиа;
- приборная панель;
- климат-контроль;
- центральный замок;
- электростеклоподъёмники;
- датчики дождя и света;
- салонное освещение;
- омыватели;
- отдельные модули кузовной электроники.
Если перестала работать розетка, сначала отключите из неё зарядку, компрессор или регистратор. Дешёвые штекеры иногда коротят внутри гнезда и сразу выбивают новый пред. Установка элемента большего номинала проблему не решит — проводка начнёт греться раньше, чем разорвётся вставка.
Как читать обозначения
На предохранителях номинал указан цифрой. Цвет корпуса помогает быстро определить ток, но ориентироваться лучше именно на маркировку.
| Номинал | Типичная нагрузка |
|---|---|
| 5 А | Датчики, управляющие цепи |
| 7,5–10 А | Электронные модули, освещение |
| 15–20 А | Розетки, моторчики, обогревы |
| 25–30 А | Мощные приводы и силовые потребители |
Это не таблица назначения конкретных ячеек. Она показывает общий принцип. Ставить 20 А вместо штатных 10 А нельзя, даже когда нужного преда нет под рукой.
Блок в багажнике
Третий блок спрятан за левой боковой обшивкой багажного отделения. Обычно к нему можно добраться через сервисный лючок, не разбирая всю панель. Перед снятием крышки уберите вещи из багажника и подготовьте фонарик — маркировка расположена глубоко.
Здесь находятся предохранители заднего оборудования: парктроников, дворника, розетки, электрики фаркопа и части световых цепей. В богатых комплектациях через этот узел подключают дополнительные модули.
Влага в левой нише — тревожный знак. Если внутри сыро, одной заменой вставки не обойтись. Сначала находят место протечки, сушат разъёмы и проверяют контакты на зелень. Окисленный пин даёт плавающую неисправность: сегодня оборудование работает, завтра снова отрубается.
[Изображение: Сервисный лючок и монтажный блок за левой обшивкой багажника Freelander 2]
Как правильно проверить предохранитель
Прозрачный корпус позволяет увидеть перемычку, но визуальная проверка иногда обманывает. Трещина бывает настолько тонкой, что её не видно. Надёжнее использовать мультиметр или контрольку.
Порядок простой:
- Выключите зажигание и потребитель.
- Найдите нужную позицию по схеме.
- Достаньте предохранитель съёмником.
- Проверьте перемычку мультиметром в режиме прозвонки.
- Установите элемент такого же типа и номинала.
- Включите оборудование и проверьте результат.
Если новый предохранитель сразу сгорает, в цепи есть коротыш или слишком высокая нагрузка. Не ставьте «жучок», фольгу и проволоку. Такая кустарщина может расплавить блок, спалить жгут или повредить электронный модуль. Ремонт после этого обходится куда дороже нормальной диагностики.
Что делать, если предохранители целые
Исправная плавкая вставка ещё не доказывает, что питание доходит до устройства. Причина может скрываться в реле, окисленном контакте, переломанном проводе или самом потребителе.
Проверяйте цепь по шагам:
- есть ли питание на обеих ножках предохранителя;
- приходит ли команда на реле;
- цела ли масса устройства;
- нет ли воды в разъёмах;
- фиксирует ли диагностика ошибки блока управления;
- работает ли сам моторчик, лампа или привод при прямой проверке.
Особенно внимательно осматривайте проводку крышки багажника, разъёмы под капотом и места, куда могла попасть вода. У этого британца электроника не любит слабый аккумулятор и сырые контакты.
Перед поиском конкретной позиции уточните VIN, год выпуска и тип двигателя. После этого используйте схему для своей модификации, а не случайную картинку из сети. Так вы не перепутаете соседние цепи и не вытащите питание из важного электронного блока.
