Где находятся предохранители Range Rover Sport — нет одной универсальной схемы для всех модификаций. Расположение блоков и назначение плавких вставок менялись вместе с поколением, модельным годом, типом двигателя и комплектацией. Например, карта дизельного L320 имеет свои особенности и не всегда совпадает с бензиновой версией; к слову, перед приобретением этого автомобиля полезно изучить подробный разбор: что выбрать — дизель 3.6 TDV8 или бензиновый 4.2 Supercharged. Схемы же и раскладка следующего поколения L494 имеют еще более существенные отличия.
Перед поиском перегоревшей цепи уточните:
- кузов: L320, L494 или L461;
- год выпуска;
- двигатель;
- рынок поставки и оснащение.
Эти данные есть в VIN-расшифровке и документах. После этого ищите таблицу именно для своей версии. Предохранители Ленд Ровер Спорт нельзя переставлять по картинке от «похожего» авто: ошибка легко оставит без питания целый модуль.

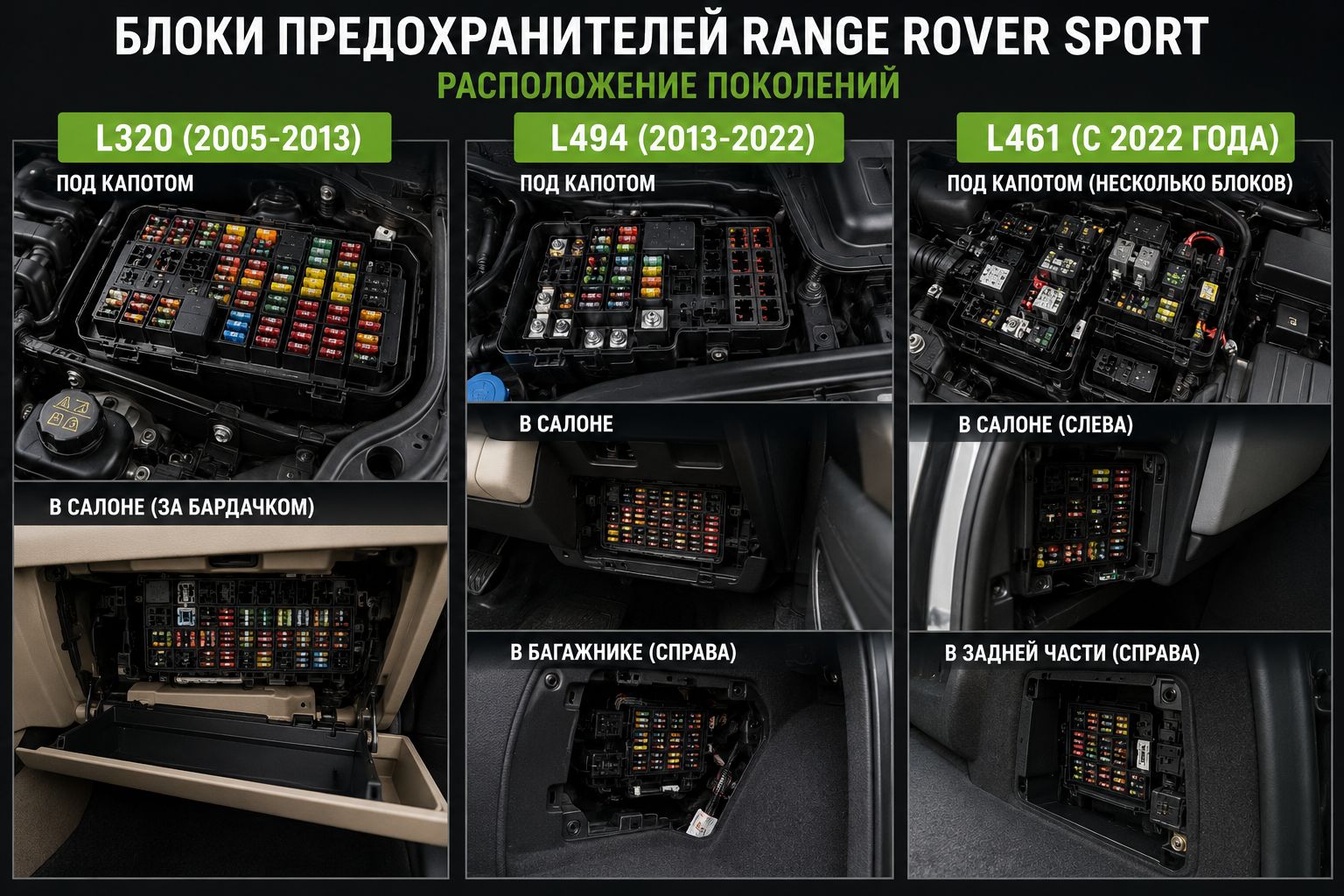

Расположение блоков по поколениям
Владельцы чаще всего сталкиваются с тремя зонами: подкапотной, салонной и багажной. Точное число точек зависит от поколения.
| Поколение | Годы выпуска | Основные места установки |
|---|---|---|
| L320 | 2005–2013 | под капотом, за бардачком |
| L494 | 2013–2022 | моторный отсек, салон, багажник |
| L461 | с 2022 года | несколько блоков спереди, в салоне и задней части |
L320: под капотом и за бардачком
Подкапотный блок отвечает за мощные потребители и цепи управления мотором. Салонный спрятан за перчаточным ящиком. Для доступа бардачок открывают и аккуратно опускают, освобождая ограничители. Ломать пластик отвёрткой не надо: старые защёлки хрупкие.
На крышке обычно есть базовая схема, но она не всегда расшифровывает все цепи. Полную таблицу берут из руководства для нужного модельного года.
L494: три основные зоны
У второго поколения схема предохранителей Range Rover Sport разделена по группам:
- подкапотный блок питает моторные системы, насосы и силовые цепи;
- салонный обслуживает климат, мультимедиа, розетки и часть электронных модулей;
- задний связан с оборудованием багажника, сиденьями, фаркопом и кузовными потребителями.
Добраться до салонного блока бывает тесно. Фонарик и пластиковая лопатка сильно упрощают работу.
L461: распределённая электрика
На третьем поколении точек защиты больше, а часть цепей контролируют электронные модули. Проверка «на глаз» часто бесполезна: целая плавкая вставка ещё не доказывает, что питание доходит до потребителя. Нужны мультиметр, актуальная схема и диагностика.
Как читать обозначения на схеме
В таблице указывают номер позиции, номинал в амперах и защищаемую цепь. Маркировка F означает fuse — предохранитель. Обозначения R или Relay относятся к реле. Встречаются сокращения EJB — моторный блок, CJB — салонный, RJB — задний.
Цвет корпуса помогает определить номинал, но лучше читать цифру: у дешёвых вставок оттенки гуляют.
| Номинал | Типичные потребители |
| 5–10 А | датчики, блоки управления |
| 15–20 А | розетки, дворники, освещение |
| 25–40 А | моторчики, обогревы, вентиляторы |
| 50 А и выше | силовые цепи |
Это общий ориентир, а не замена штатной карты. Ставить элемент большего номинала нельзя: проводка может нагреться раньше, чем сработает защита.

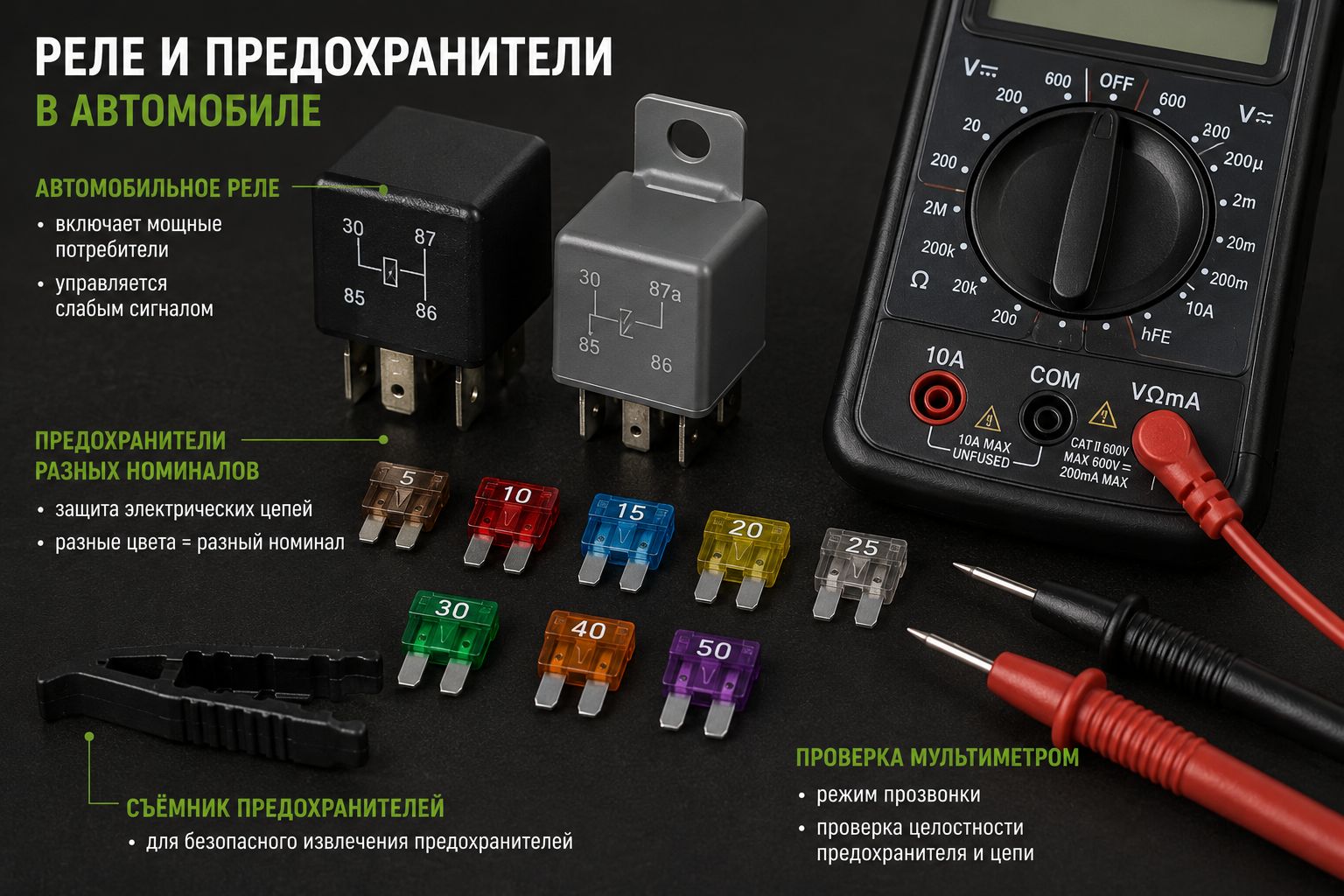

За что отвечают реле
Реле включает мощный потребитель по команде слабого сигнала. Через него могут работать стартер, насос, обогрев, компрессор или вентилятор. Щелчок при включении не доказывает исправность: силовые контакты внутри бывают подгоревшими.
Проверка идёт по шагам:
- найдите реле по схеме;
- проверьте питание и управляющий сигнал;
- прозвоните силовые контакты;
- при допустимой схеме поменяйте местами два полностью одинаковых реле.
Совпадать должны номер детали, распиновка и характеристики. Метод «такое же по размеру» — колхоз, а не диагностика.
Как проверить перегоревший предохранитель
Заглушите машину, выключите зажигание и уберите ключ подальше от салона. На авто с бесключевым доступом электроника засыпает не сразу.
Дальше:
- найдите позицию по штатной схеме;
- выньте вставку съёмником;
- осмотрите перемычку;
- проверьте мультиметром в режиме прозвонки;
- поставьте новый элемент того же типа и номинала.
Микротрещина бывает почти незаметна, поэтому одной визуальной проверки мало. Можно измерить напряжение на контрольных площадках: при активной цепи оно должно быть с обеих сторон.
Если новый пред сразу выбивает, не расходуйте запас дальше. В цепи есть коротыш, перегруженный моторчик, вода в разъёме или повреждённый жгут. Нужен автоэлектрик.
Ошибки, которые мешают найти поломку
Частая ошибка — проверять только один блок. Потребитель может получать питание через несколько ступеней защиты. Пустое гнездо тоже не всегда говорит о проблеме: оно часто зарезервировано под опцию, которой нет в комплектации.
Не делайте так:
- не ставьте «жучок», фольгу или больший номинал;
- не вытаскивайте элементы подряд при включённом зажигании;
- не берите схему от другого года;
- не считайте любую ошибку сгоревшим предом;
- не игнорируйте повторное перегорание.
Range Rover чувствителен к просадке аккумулятора. Слабая батарея рождает пачку ошибок по разным блокам, хотя все вставки целы. Перед разбором измерьте напряжение АКБ и проверьте клеммы.
Когда одной карты блоков мало
Если питание на предохранителе есть, а узел молчит, проверяйте массу, проводку, разъёмы и сам потребитель. После воды в салоне или багажнике ищут зелень на контактах. После установки сигналки, музыки или фаркопа смотрят места нештатных врезок.
Для сложной цепи нужна электросхема с распиновкой. Она показывает путь питания, точки массы, соединения и управляющие сигналы. Рабочий порядок простой: определить версию автомобиля, найти родную схему, проверить номинал, измерить питание и лишь потом менять детали. Так меньше риск спалить проводку или дорогой блок.
