Электрика у Discovery 4 крепкая, но возраст, влага и криво подключенные допы быстро превращают мелкий предохранитель в головную боль. Не работает прикуриватель, пропали габариты, умер омыватель, отказал подогрев сиденья — сначала проверяют питание. До блока управления, реле и проводки надо исключить защиту цепи.
Предохранители Ленд Ровер Дискавери 4 стоят не в одном месте. Искать наугад долго. Лучше идти по схеме.
Основные блоки на Discovery 4
Точную схему сверяют по крышке блока или мануалу конкретного года. У дизеля и бензина, дорестайла и рестайла, машин с фаркопом, Webasto, пневмоподвеской и задним климат-контролем набор защищаемых цепей может существенно отличаться. Если вы также рассматриваете покупку других моделей этого семейства, например, более компактных кроссоверов, рекомендуем прочитать обзор: дизельный двигатель 2.0 Ingenium на Land Rover Discovery Sport и Evoque — проблемы и ресурс, так как их электросети имеют свои особенности. На четвертом Диско базовая раскладка цепей выглядит следующим образом:
| Зона | Где искать | Что обычно защищает |
|---|---|---|
| Моторный отсек | Слева под капотом, под крышкой | Топливная система, вентиляторы, свет, ABS |
| Салон, нижняя зона | За нижним бардачком | Розетки 12 В, прикуриватель, мультимедиа |
| Салон, верхняя зона | В районе верхнего бардачка | Часть комфорта и управления |
| Блок в багажнике | Зависит от версии и оснащения | Фаркоп, задние розетки, допоборудование |
Блок под капотом
Подкапотный блок стоит с левой стороны моторного отсека под пластиковой крышкой. Внутри находятся силовые предохранители и реле, которые питают крупные потребители. Тут ищут проблемы, если не включается вентилятор, не приходит питание на насос, чудит свет, глючит ABS или машина ведет себя так, будто часть узлов «уснула».
Перед проверкой уберите грязь вокруг крышки. Открыл крышку с комком грязи сверху — получил мусор прямо на контакты. Потом начинаются плавающие ошибки.
Салонный блок за бардачком

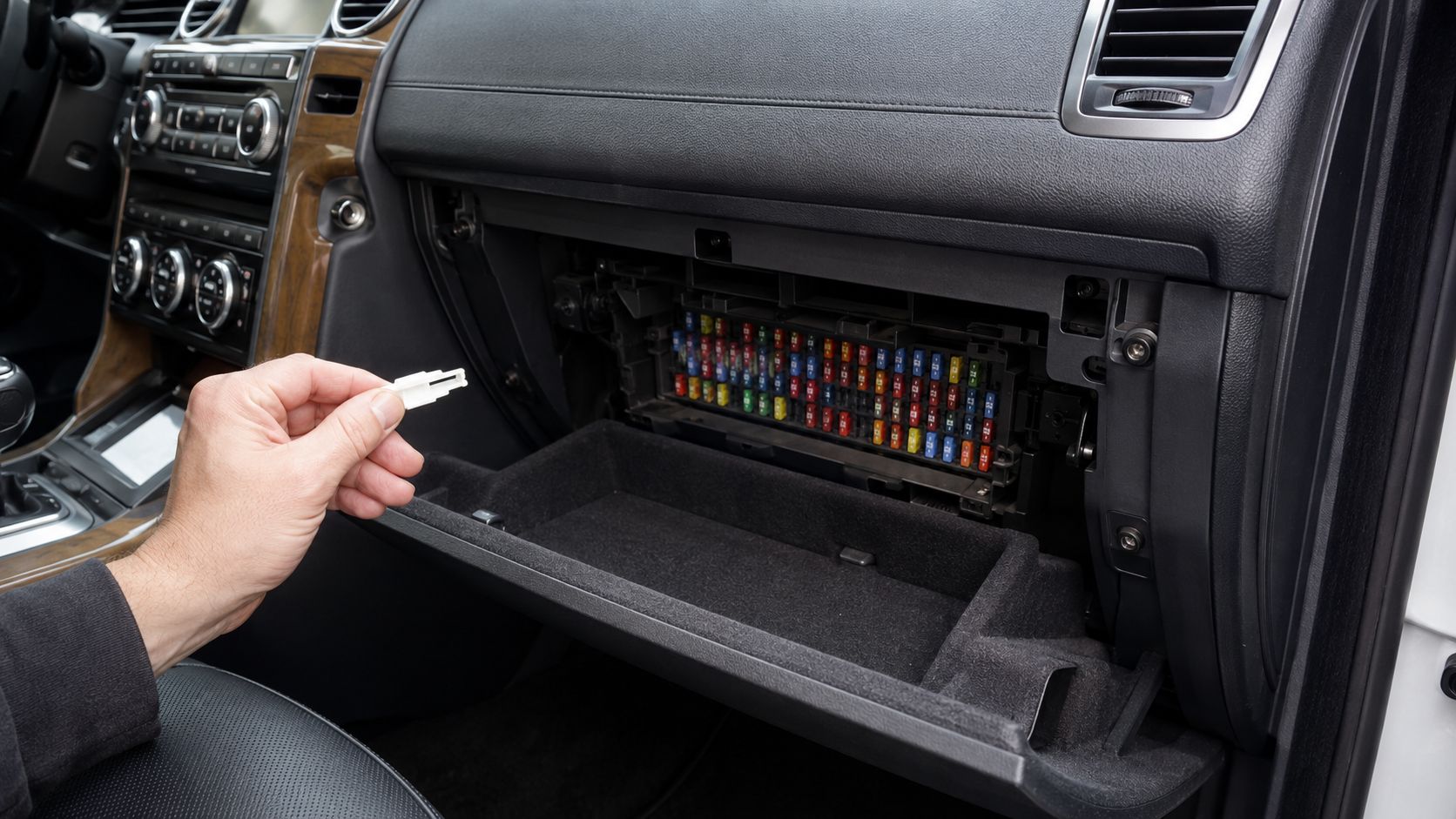

Самый частый сценарий — отказал прикуриватель или розетка 12 В. В этом случае лезут не под капот, а в нижний салонный блок. Он находится за нижним бардачком: нужно аккуратно опустить его, освободить фиксаторы и добраться до панели с мини-предохранителями.
На Discovery 4 прикуриватель и розетки обычно сидят на отдельных цепях. В популярных схемах для LR4/Discovery 4 встречаются предохранители №53 для прикуривателя, №55 для дополнительных розеток в центральной и задней зоне, №63 для передней розетки. Слепо менять «пятьдесят третий» не надо: у разных лет и рынков маркировка может не совпасть.
Как понять, что сгорел именно предохранитель
Предохранитель перегорает, когда ток стал выше нормы. Частая причина простая: воткнули в прикуриватель компрессор, инвертор, китайскую зарядку или холодильник, и цепь легла. Бывает и хуже: коротыш в проводке, вода в разъеме, умерший моторчик или криво подключенный регистратор.
Признаки типичные:
- один потребитель перестал работать, а остальные живы;
- отказ случился сразу после подключения гаджета;
- новый предохранитель моментально перегорает;
- в блоке видны следы нагрева, окислы или запах паленого пластика;
- ошибка появляется после дождя, мойки или поездки по броду.
Если новый предохранитель снова сгорел — не ставьте номинал выше. Никаких «поставлю на 30 А вместо 15 А, чтоб держал». Так можно подпалить проводку, блок, салонный жгут или дорогой модуль. Предохранитель защищает не гаджет, а провод.
Быстрая проверка своими руками
Нужны пластиковый съемник, мультиметр или контролька, фонарик и набор мини-предохранителей нужного номинала. На крышках блоков часто есть схема, но с возрастом наклейка может потереться. Сфотографируйте блок до работы.
Порядок простой:
- Заглушите машину и выньте ключ.
- Найдите нужный блок по зоне неисправности.
- Сверьте номер цепи по схеме.
- Вытащите предохранитель съемником.
- Проверьте перемычку визуально или прозвоните мультиметром.
- Поставьте новый предохранитель того же номинала.
- Проверьте работу потребителя.
Если цепь живая, но потребитель не включается, идите дальше: реле, разъем, масса, проводка, сам блок управления. На Discovery 4 много электроники, и плохая масса легко маскируется под «умер модуль».
Частые цепи, которые ищут владельцы
| Что не работает | Где смотреть сначала | Что проверить рядом |
| Прикуриватель | Нижний салонный блок | Зарядку, компрессор, переднюю розетку |
| Задняя розетка 12 В | Салонный блок или блок в багажнике | Следы влаги, нагрузку, фаркоп |
| Омыватель | Подкапотный блок и цепь моторчика | Насос, разъем, замерзшую жидкость |
| Подогрев сидений | Салонный блок | Кнопку, мат подогрева, блок комфорта |
| Свет фар | Подкапотный блок | Лампы, блок розжига, реле, массу |
Блок в багажнике чаще вспоминают после установки фаркопа, усилителя, саба или допрозеток. Если мастера тянули питание «куда ближе», проверьте скрутки, преды, массу и место прохода проводов через обшивку. У Disco 4 багажная зона любит собирать влагу.

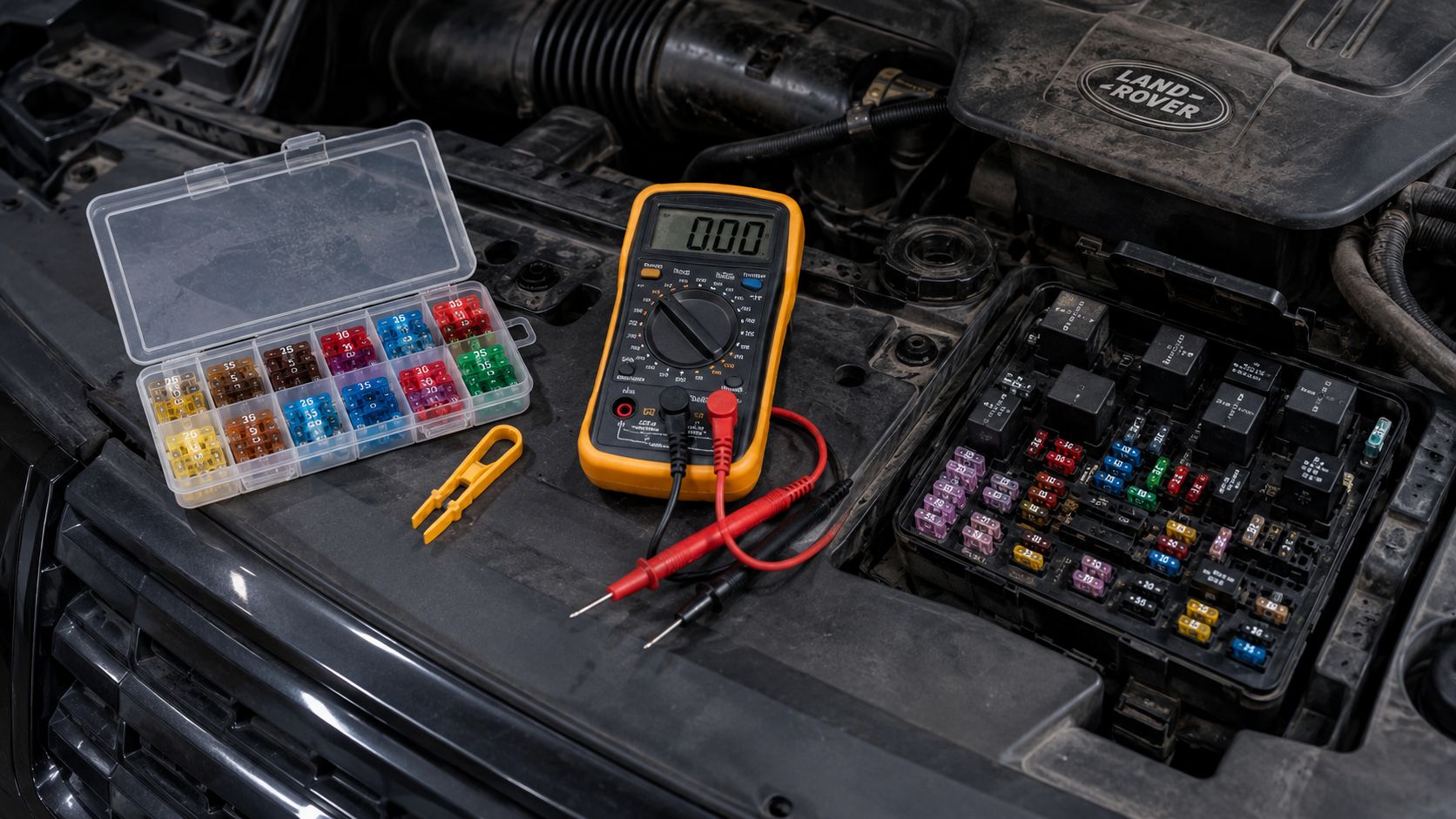

[Изображение: набор автомобильных мини-предохранителей, съемник и мультиметр на крыле Discovery 4]
Ошибки, из-за которых ремонт дорожает
Главная ошибка — менять предохранители пачками без понимания цепи. Вторая — ставить больший номинал. Третья — игнорировать воду. После мойки, брода или протечки люка электрика может чудить не сразу, а через пару дней.
Еще один косяк — подключение регистратора, рации или инвертора к случайной цепи. Через месяц могут пойти просадки, ошибки по CAN, разряд АКБ за ночь. Для допов нужен нормальный отвод питания: через свой предохранитель, с правильной массой и без нагрузки на штатную тонкую цепь.
Когда лучше отдать машину электрику
Если предохранитель перегорает повторно, блок пахнет горелым, на контактах есть зелень, а в салоне уже были следы воды, не тяните. Discovery 4 не любит грубую силу.
С простыми вещами владелец справится сам: найти блок, проверить прикуриватель, заменить сгоревший пред нужного номинала. При коротком замыкании, глюках реле, пропадающем питании и ошибках по нескольким узлам лучше не играть в угадайку.
