Электрика Discovery 4 построена не вокруг одного монтажного блока. Защита цепей распределена по нескольким зонам. Искать сгоревший предохранитель только под капотом — плохая тактика. Сначала определяют, какой потребитель отказал, затем открывают нужный блок и сверяются со схемой для конкретного года выпуска.

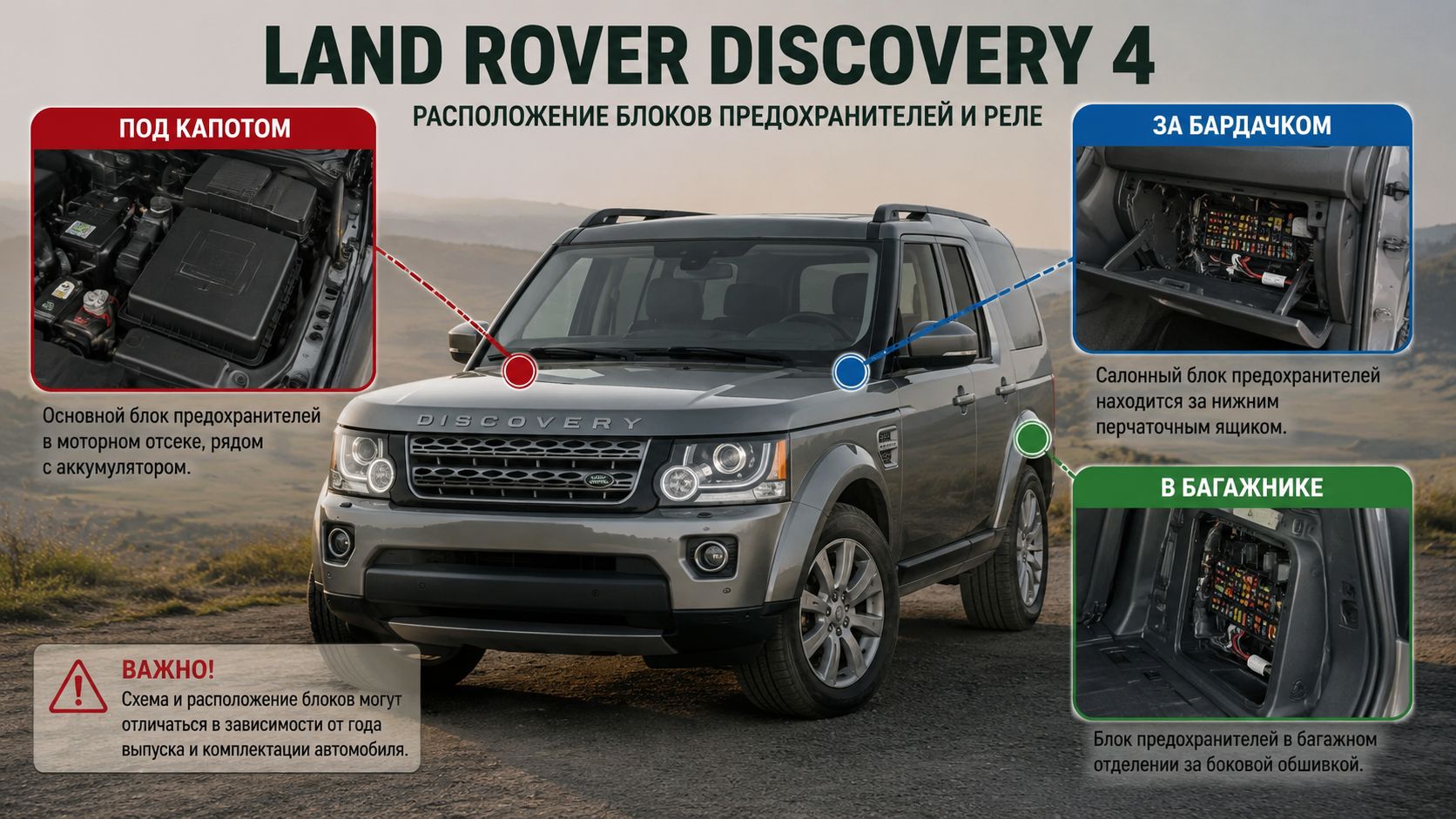

У Ленд Ровер Дискавери 4 основные предохранители размещены в моторном отсеке, за нижним бардачком и в багажнике. На части машин есть отдельная защита оборудования фаркопа. Компоновка зависит от типа двигателя, комплектации и года выпуска. Если же вы присматриваетесь к смежным и более компактным моделям этой линейки, полезно изучить дизельный двигатель 2.0 Ingenium на Land Rover Discovery Sport и Evoque, его проблемы и ресурс, так как их электронные компоненты и техническая начинка имеют свои специфические особенности.
Основные блоки и доступ к ним
Блок в моторном отсеке
Подкапотный блок стоит со стороны пассажира, рядом с аккумулятором и электронными модулями. Его крышка держится на защелках. Здесь собраны мощные цепи двигателя, вентиляторов, ABS, пневмоподвески и наружного света.
Перед открытием выключают зажигание. Крышку ставят обратно плотно: вода и окислы в этом месте быстро превращают простой ремонт в поиск плавающего глюка.
Салонный блок за бардачком
Основной салонный монтажный блок находится за нижним перчаточным ящиком. Чтобы до него добраться, открывают бардачок, сжимают ограничители по бокам и опускают корпус вниз. Ломать пластик отверткой не нужно — фиксаторы выходят руками.
Этот блок отвечает за розетки 12 В, прикуриватель, климат, приборку, мультимедиа, стеклоподъемники, замки и салонное освещение. Здесь же обычно лежит пластиковый пинцет и несколько запасных вставок.
Блок в багажнике
Блок в багажнике спрятан за боковой обшивкой. Доступ зависит от версии машины, поэтому ориентируются по лючку и схеме на крышке. Здесь находятся цепи заднего света, обогрева стекла, аудиосистемы, фаркопа и розеток.
Если установлен штатный фаркоп, за панелью может стоять отдельный блок защиты его проводки. Не путайте его с главным багажным модулем: у них разные цепи и своя схема реле.
| Зона | Что обычно защищает | Когда проверять |
|---|---|---|
| Моторный отсек | двигатель, ABS, компрессор пневмы, вентиляторы, фары | машина не запускается, не качает подвеска |
| За бардачком | прикуриватель, розетки, климат, приборка, замки | отказал салонный электроприбор |
| Багажник | задняя электрика, обогрев, аудио, фаркоп | не работает оборудование в корме |
Как читать схему реле и предохранителей
На внутренней стороне крышки нанесены номера позиций и номиналы. Полная расшифровка есть в руководстве по эксплуатации. Смотрите не только на номер, но и на ток: 5, 10, 15, 20, 30 А. Цвет помогает сориентироваться, но мастер всегда читает маркировку.
Нельзя ставить вставку большего номинала «чтобы больше не выбивало». Предохранитель защищает проводку, а не прибор. Если вместо 15 А воткнуть 25 А, коротыш может нагреть жгут раньше, чем вставка расплавится.
Порядок проверки:
- Выключить зажигание и потребитель.
- Найти цепь по таблице своего модельного года.
- Вынуть вставку пинцетом.

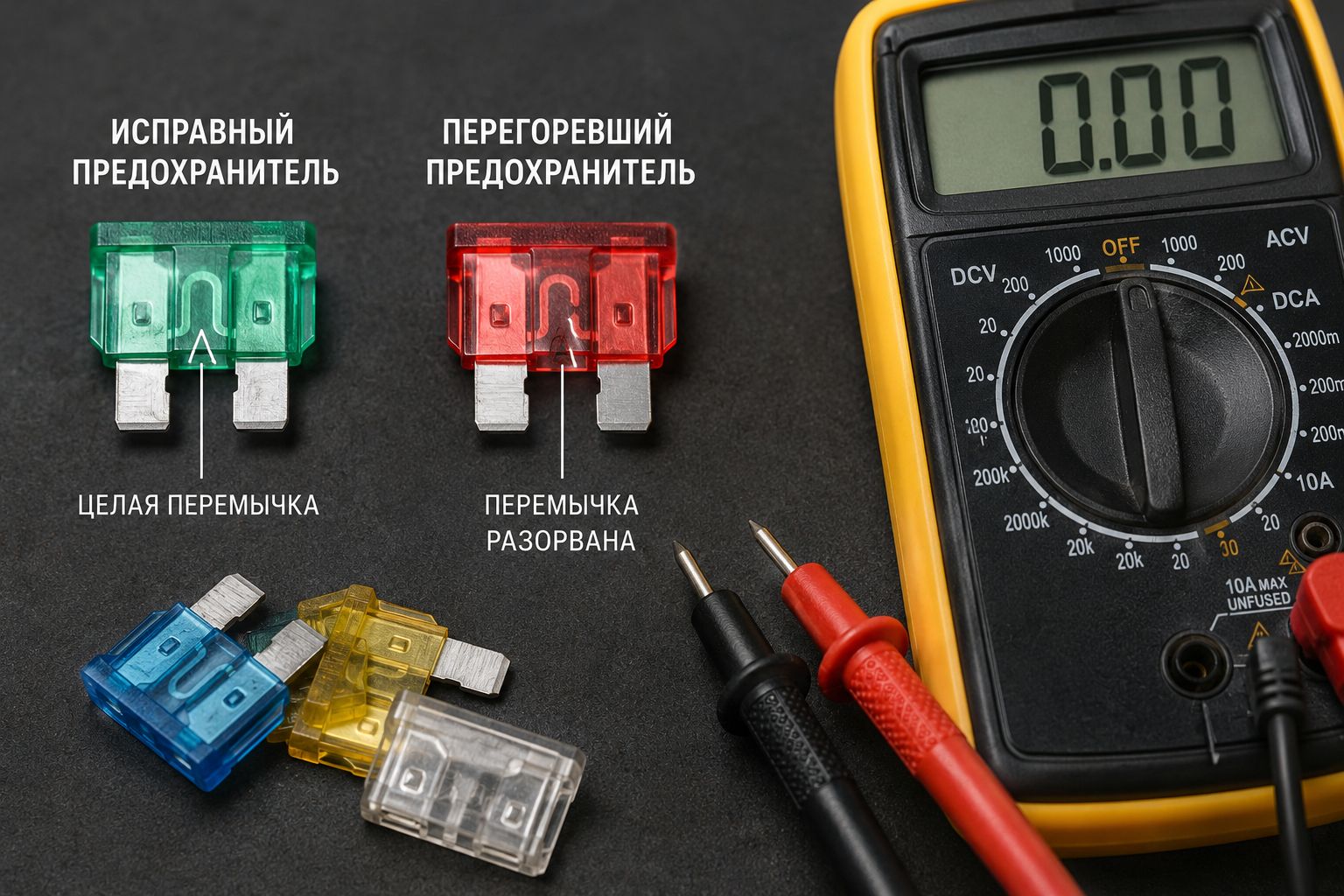

- Проверить перемычку или прозвонить мультиметром.
- Поставить предохранитель того же типа и номинала.
- Включить потребитель и проверить результат.
Прозвонка надежнее осмотра. Перемычка иногда трескается у ножки, и через прозрачный корпус дефект почти не виден.
Какой предохранитель отвечает за прикуриватель
На многих Discovery 4 прикуриватель и розетки 12 В защищены разными вставками салонного блока. Часто встречается такая раскладка: позиция 53 отвечает за прикуриватель, 55 — за среднюю и заднюю розетки, 63 — за переднюю дополнительную розетку. Номинал обычно составляет 20 А.
Эту схему нельзя переносить на любую машину вслепую. После рестайлинга, при другой комплектации или рынке поставки распиновка может отличаться. Точную позицию подтверждают по наклейке на крышке и мануалу с тем же годом выпуска.
Если прикуриватель снова выбивает пред после замены, причина часто сидит в розетке. Внутрь попадает монета, металлический мусор или разваливается штекер дешевого компрессора. Сначала подсветите гнездо фонариком. Потом ставьте новую вставку.
Почему новый предохранитель сразу перегорает
Повторный обрыв говорит о неисправности цепи. Запасаться пачкой предов бессмысленно. Частые причины:
- короткое замыкание в розетке или разъеме;
- перетертый жгут под обшивкой;
- вода в блоке и зеленые окислы;
- неисправный моторчик, насос либо компрессор;
- колхозная проводка регистратора или нештатной музыки;
- перегрузка розетки мощным инвертором.
На Дискавери внимательно смотрят места рядом с петлями дверей, крышкой багажника и металлическими кронштейнами. После кузовного ремонта жгут могли прижать клипсой или саморезом.
Что делать, если все вставки целые
Целый предохранитель не доказывает, что питание доходит до нагрузки. Проверьте напряжение на обеих контрольных точках сверху корпуса. Если ток есть только с одной стороны, вставка повреждена. Если нет с обеих — проверяют питание до блока, реле, массу и управляющий сигнал.
Реле может щелкать, но не пропускать ток через подгоревшие контакты. Электрик проверяет управляющую и силовую части отдельно, а не меняет релюхи наугад.
После сильной просадки аккумулятора Discovery 4 способен выдать гирлянду ошибок. Сначала заряжают батарею и меряют напряжение под нагрузкой. Слабый аккум часто маскируется под неисправность блоков, пневмы и трансмиссии.
Правила безопасной замены
Работайте сухими руками и используйте штатный съемник. Не перемыкайте контакты проволокой, фольгой или монетой — такой «жучок» легко заканчивается оплавленным жгутом.
Если новый предохранитель сгорает повторно, оставьте цепь отключенной и ищите коротыш. Для силовых линий, пневмоподвески и управления двигателем лучше подключить диагностический сканер. Он покажет, какой модуль не выходит на связь и где начинать проверку.
